色彩是一種現象，色彩也可以是一組數字， 一旦是數字，我們就有各種可能性、各種手段、各種數學方式，去操弄、去控制、去管理"色彩"這個現象，尤其是在當前計算能力這麼便宜的時代。

而要能把色彩當作數字來處理，有一個關鍵的因素：光譜儀。我們需要一個儀器/設備，將色彩這一個物理現象轉換成數字，我才有機會運用後面的數學手段。

所以，在我發展工具平臺的構思裡，衹要是光譜儀，理論上就可以掛到我的平臺來使用我平臺裡的工具；不管是便宜的(萬元以內)，還是貴的(二十萬以上)。

衹要能取得光譜數據，就可以滿足我工作上數據的需求：如光源的色溫、照度、演色指數，顯示器的色彩值、色溫、亮度，印版的版調值(網點值)、印機的色度/濃度、版調……。

這些數據可以用來檢查設備的狀況是不是到位(符合標準)，也可以經由物理/數學/統計方法來演算出操作方向，讓操作出來的數據不斷的接近標準值；

再來是管理層面上的意義；同樣的，必須是數字的形式，才能有機會引進更多的數學/統計的工具來做管理 ，以達到更大的管理效益。

我工具平台的另一個原則，降低門檻：儘量降低操作上的技術門檻、還有軟硬體建置成本的門檻。軟體，就是一種將工作想法經由電腦介面來實現的程式碼，既然是自己寫的，先不談成本問題。硬體就沒辦法了，硬體成本的門檻，還是得看看市面上能提供什麼樣的產品？

我一直以來都是在i1的基礎下發展我的工具，它能滿足我所有數據上的需求，取得成本也是在我願意去負擔的範圍內。一般來講，i1就是用到印前之前，很少有人拿i1在車間做印刷控制；在車間做控制的大部分是二十幾萬的eXact 或是SpectroDens；但對我來說，同樣都是光譜計算，eXact 跟SpectroDens的車間功能：如色度、濃度、版調、最佳色度(Best Match) ……這些功能從i1取得光譜值後也都算得出來。當然，i1精度、準度沒有20萬的機器好，但對於印刷這個產業，我認為是夠用了。還有使用的方便性，也沒有20萬的機器好。i1沒有顯示幕，所有的訊息都必須透過電腦，還得掛一條USB線，這些都是i1不如高階儀器的地方。所以，對於印刷廠，我還是會建議使用高階儀器，只要師傅願意去用，能夠發揮儀器的功能，對於幾千萬價值的印機設備，用20萬的儀器來維護印刷品的品質，還是合理的。

對於這些功能齊全的儀器，有必要掛到我的平台嗎？

兩個點。

一個是數據拉到平台後，可以繼續發展我們想要的功能。比如説，可以看到如Beer’s Law 更直覺的圖示、特別色的追色或追蹤在操作上都更加方便、在資訊顯示上，可以超越儀器上3吋屏幕的限制……。

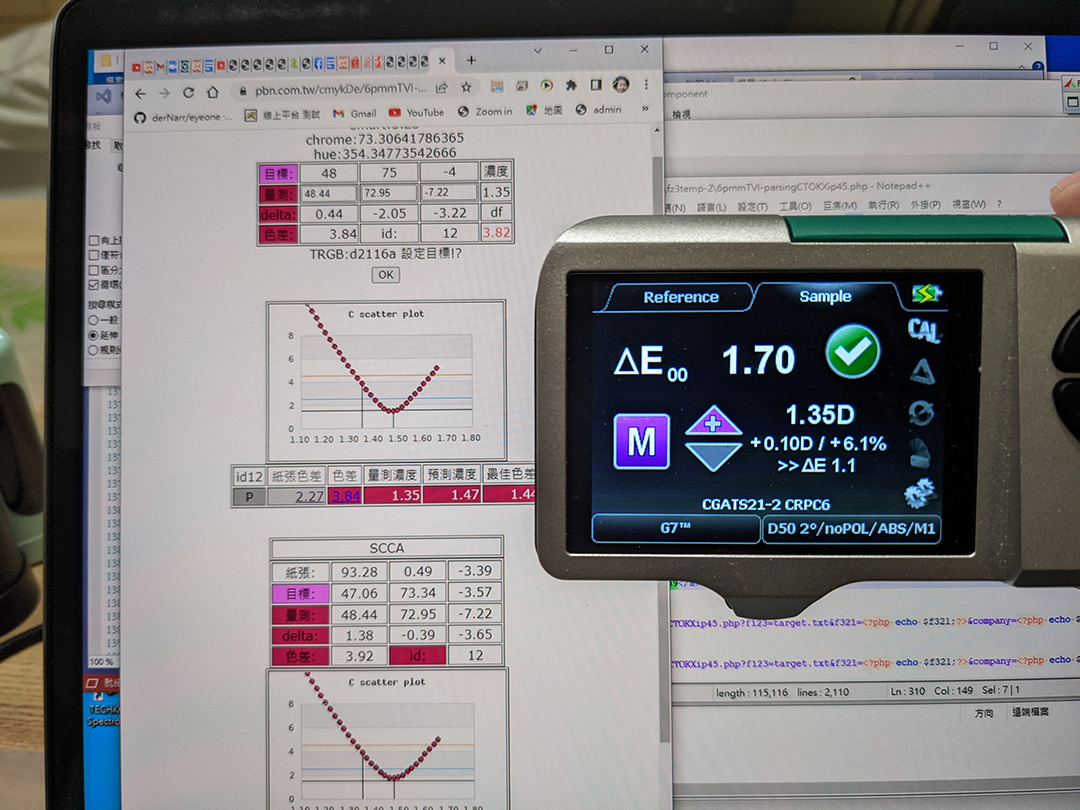

Fig.同樣是"BestMatch"功能，數據拉到平台後，能處理/呈現更多的資訊。如圖示，平台工具可同時把SCCA的"BestMatch "處理出來，也能呈現更直覺的Beer’s Law 圖示。

Fig.SpectroDens的"BestMatch"功能只限制在G7模版，不能用在特別色。數據拉到平台後，所有顔色都可以用上"BestMatch"功能。如圖示，對於特別色追色，SpectroDens只能比對出兩個顏色有2.54個色差。平台工具經由Beer’s Law 可以指出將濃度由1.29降到1.23時，色差可以從2.68進步到1.6。

另一個是管理的意義。

數據拉到平台後，同時也拉進資料庫，我們隨時可以知道這個儀器對哪個印件用了哪些測量功能？什麼時候做過印版版調的測量？測量的頻率是怎麼樣？什麼時候對印機版調做過測量？測量的頻率又是如何？

某一段期間印機版調的變化是怎麼樣？有沒有跟橡皮布的更換時機相關聯？有沒有跟水槽液的ph值、電導度相關聯？有沒有可能跟客戶依印機量測數據在平台上達成產品驗收？……

這些都必須是量測的數據進到資料庫才有可能達成！

Fig.所有的儀器操作記錄，都會登錄到資料庫裏面，這會是將來管理上最好的依据。

所以，不管儀器的高階、低階，將量測數據掛到平臺，是為了開展另一種不同層面的考量。

那低階光譜儀掛上平臺的意義是什麼？

同樣是這兩個意義：數據的擴充運用、與將數據納入管理體系；除了這兩點，另外一個重點是：降低硬體建置的門檻。

上面講了20萬的儀器，我目前的基礎是架在4萬左右的i1，少了一點準度、少了一點便利性，但達成的目標是差不多的。在這裡已經降了一次門檻，有機會的話，我還是要繼續往下降！

降低門檻有很大部分是具備教育的意義。把門檻降低，讓願意進入這個領域的人能更容易跨進來，不管是學生或是業界人士，終究手邊要有個設備能將色彩這個現象轉變成數字，才能夠去體會到將色彩現象轉換到數字之後，我們能怎麼樣依數據去要求色彩品質、或是能怎麼樣依數據去控制色彩品質。

在這樣的思維架構下，這裏不會去談哪個儀器比哪個儀器好的問題。這裏的工作邏輯是：

一、判定這個儀器能不能達到工作範圍，如果達不到就排除，然後尋找其他機會。

二、如果達到我認為的工作範圍，雖然數值不是那麼好，那我就想辦法讓它變得更好。

並不是更精確的數值不需要去追求，而是當我的目的是"擴大參與"時，這個追求暫時要被犧牲。

第一次接觸到的萬元以下的光譜儀，是一個D/8幾何的光譜儀，雖然同是光譜儀，但它跟印刷用的0/45幾何取得的數據差異太大，不適合用在我現在的工作上，只能先把它擺一邊，等有適合的工作條件再把它請出來。

之後又拿到另一個萬元以下的光譜儀，這次是0/45的幾何了，初次用下來，雖然跟i1的數據還是有一些差異，但是我認為已經是進入可工作範圍了。

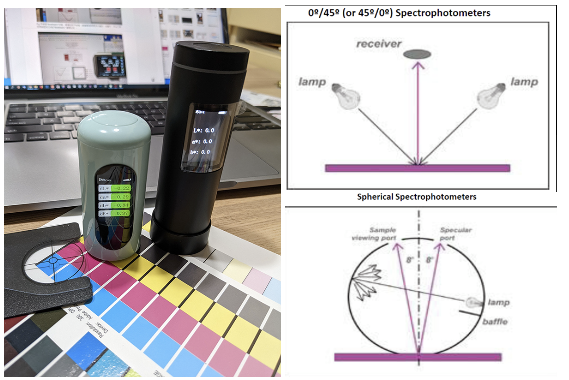

Fig. 黑色那支是D/8光譜儀，淺綠色那支是0/45光譜儀。

這個儀器目前還有兩個地方要去克服：

第一個是取樣的對位機制，這個產品看來是用來對大面積樣本取樣的，如果要用在印刷品上對5mm見方的樣本取樣，現在操作上還是比較麻煩。

第二是跟i1的數據還是有些差距，雖然我認為它已經在可工作範圍，我還是在找方法讓它能更接近i1(請參考上一篇 Data Approaching)。

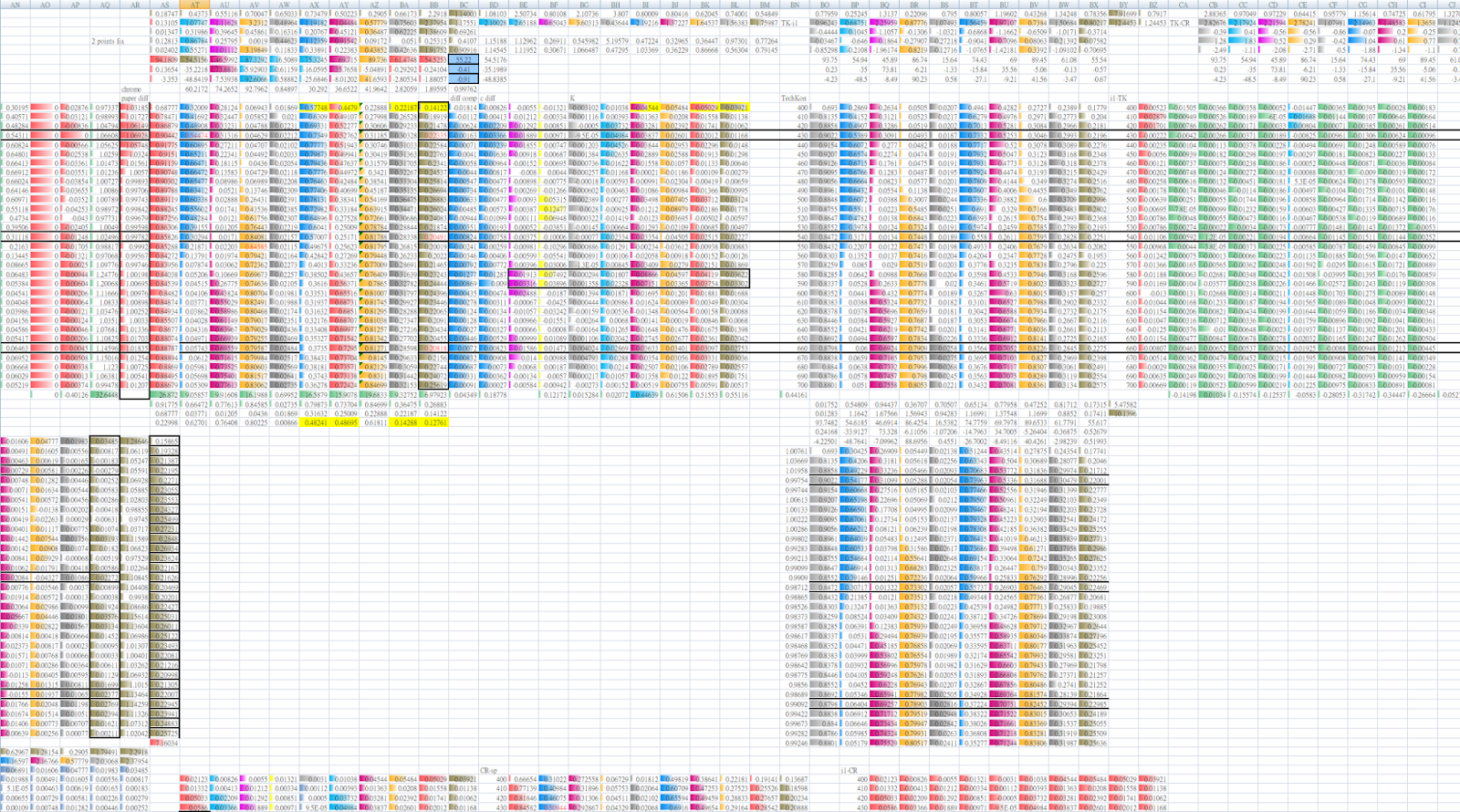

Fig.  大量的數據觀察來決定Data Approaching的策略。

最後還是感謝廠商提供產品測試。可能對那些高階產品的廠商比較不好意思；不過也請理解，當有更多的人懂得用數值去要求色彩品質的時候，更精確的數值需求，更方便使用的設備，還是會被推上來的。
