Print by Number :: straitforward operation

 八月 23rd, 2021 › Uncategorized › Administrator ›

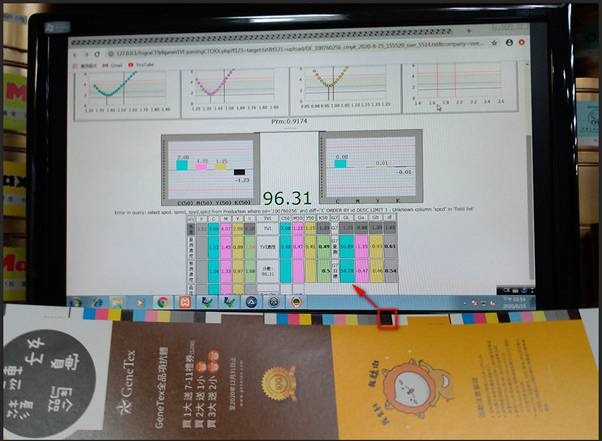

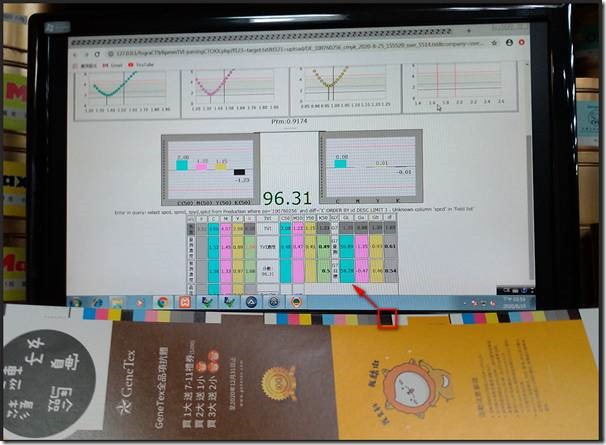

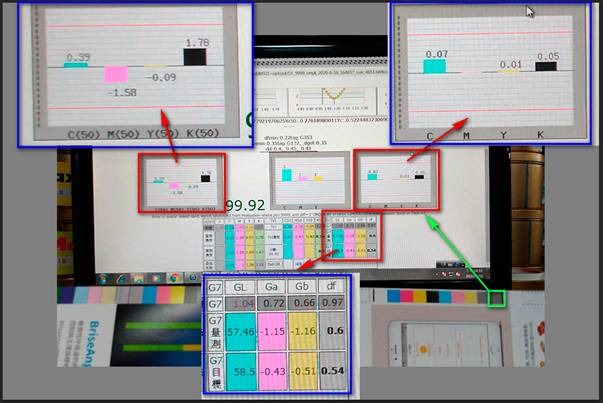

印機師傅的操作邏輯很簡單：
在墨鍵上加加減減，把畫面上的色條高度壓到最低就是了！

它的意義是什麼？

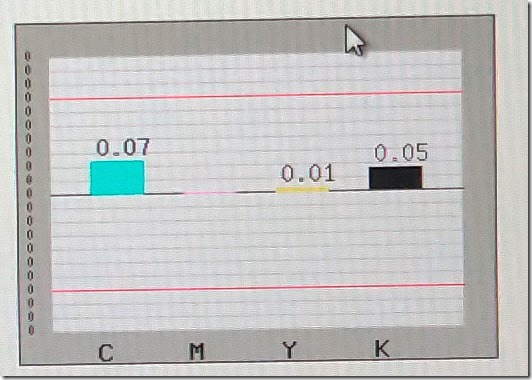

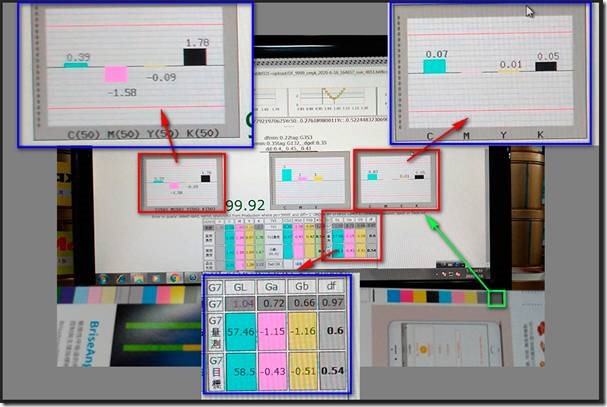

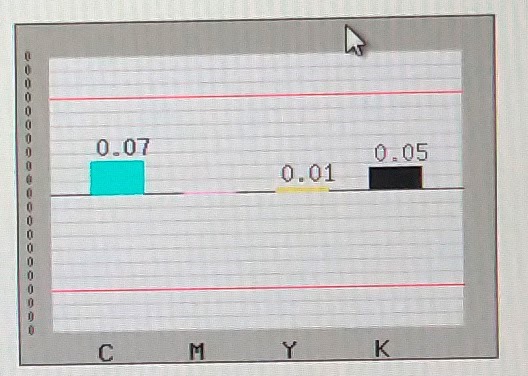

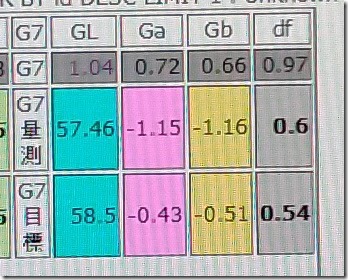

在取得 C50MY40 的 L*a*b* 後得到上圖的操作指令及下面的數值。

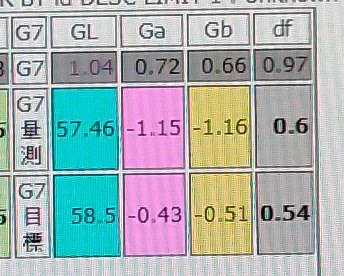

這個例子的灰度差只有0.97(稍偏綠)，亮度差為1.04(稍暗)。它已經符合了 G7 在C50MY40 這個色塊的規定。

如果照畫面的指示將C降0.07濃度，自己腦補ㄧ下，L*值會增加(變亮)，會更接近目標值(L*=57.46→58.5)；a*、b*值也會增加(降C墨，色調往紅色方向偏)，同樣更接近目標值(a*=-1.15→-0.43，b*=-1.16→-0.51)，整個操作結果就是會更趨近G7規定的目標L*a*b*值 。

所以師傅的操作邏輯很單純：只要根據畫面指令加減油墨來壓低畫面上的色條高度就可以了！

接下來就是我的工具邏輯了。

我把這個維持C50MY40色度值(L*a*b*)的工具稱之為印機品質的基礎防線。

照G7規定：C50MY40的a*、b*目標值為紙白a*b*值的一半，L*目標值則來自TR015(TR015另找時間寫)。

之前我常說印刷標準化就兩件事：滿版色彩值到位與中間調到位。

這個說法一直都成立，只是在不同的標準化規範會有不同的定義。

滿版沒有問題，就是個固定的色彩值；

中間調定義就不一樣了，以 TV50  為例，

PSO 也是固定的數值(CMY14,K17 Fogra39) ；

G7 則沒有規定TV50 應該是哪一個數值。在G7裡，CMY TV 是用來實現目標L*a*b*的手段；而目標L*a*b* 是根據紙白定出 a*b* 值，再根據紙白亮度及CMY100亮度再經由 TR015 計算出L* 應該在哪裏。它的 TV 落點並沒有一定是哪個數值。

PSO  的好處是： 固定的數值容易被理解，從設計、印前、印機甚至到客戶，跟他們說明 TV50 因壓力關係會漲到64。這個說法理解上沒有問題，操作上也沒問題。我們單位跑了10年的PSO，基本上沒太大問題。然而沒太大問題的意思也會是：還是有些小問題，而這些小問題用 G7 的觀點是可以解決的。

Fig. PSO  的固定TV 觀點

那 G7 的好處是什麼？什麼叫做可以解決我們PSO 的小問題？ 什麼又是我們PSO 的小問題(其實這個大小也很難界定)。

簡單講，G7 的好處對我來說，就是：有彈性…而且是有規則的彈性；然後它的依據是視覺的(L*a*b*) 而不是機械的(dot gain) 。

以視覺值做為目標的當然比機械值要好，這是基本觀點上G7 要比PSO 好的地方。

再來就是彈性規則。當紙張性質差別很大的時候，固定數值的PSO TV 值是很難用到別種紙張的，簡單講，特銅紙與模造紙的TV 是不能混用的。但G7 的Grayscale 觀點是可以的，G7的目標a*b*值動態的來自當時的紙白，L*值也是動態的來自當時的紙張與CMY100的亮度；這樣的彈性規則是可以用在任何紙張，甚至其他材料上面(紡織、陶磁)；這個彈性規則是我認為G7要比PSO 好的地方；它的應用方式更靈活，應用範圍更廣。

相對G7 不好的地方也就是PSO 好的地方，PSO 的TV方法容易被理解，也容易被操作；G7 動態的 L*a*b* 目標值相對的不容易被理解，也不容易操作；我可以很清楚的要求師傅操作出某個 TV 值給我，但我很難跟師傅講請他操作某一個L*a*b* 值給我！

所以G7  在溝通、推展上相對是比較困難的。

要解決這個困難的關鍵在：工具。一個能有效的將 L*a*b* 意圖轉化成墨鍵操作的工具，師傅只要依工具指示操作墨鍵，就能達成目標的L*a*b* 值。

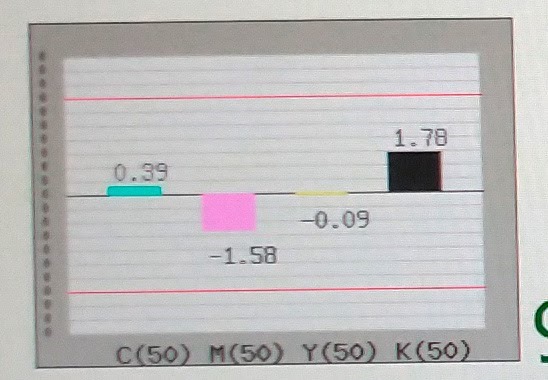

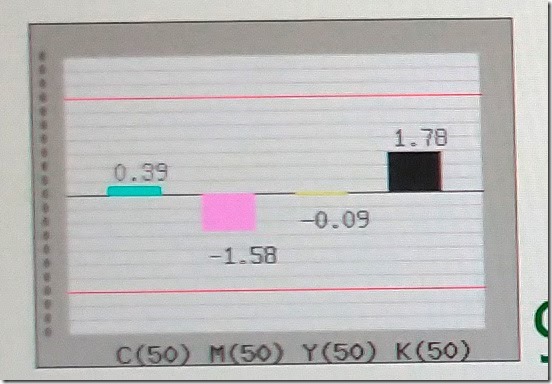

我的工具邏輯之前也都講過：用CT9 中C50M50Y50 與 C50MY40 形成聯立方程式，加上Beer’s Law預測最佳灰色塊落點，再將該光譜值反推回濃度，而“濃度”就是墨鍵可以操作的依據。

不知讀者有讀到了這裡沒有意識到CT9 少了什麼東西？

上面提到：G7 L* 目標值來自紙白、CMY100再經由TR015算出來。

沒錯，CT9 並沒有 CMY100這一格，所以我的工具是升級了，現在多加了CMY 100 這一格，應該要叫做 CT10 了。

CT10 已經放給師傅使用使用一段時間，師傅表示紙張適用範圍更廣，工作起來更明確。

跟 CT9 比起來，CT9一開始是以PSO (Fogra39) 觀點出發( 固定 TV)，後來加入 G7  動態紙白概念，那時L* 目標值是定在一個固定值；這個設定在銅版紙操作基本上沒問題，我們也一直這樣操作了一段時間，但在模造紙上這個固定的L* 值是有問題的，然後我不得不說我們師傅自有神奇的適應能力(這不也是好的師傅該具備的嗎？)，這時師傅會只管灰差而不管L* ，就這樣我們也應付得下來。

CT10 下來後，我們在L* 有更清楚的依據，而不只是“應付”而已。

以上，是我工具邏輯的簡單交待；工具裏面會用到積分、三角函數、對數、多項性回歸、聯立方程式、Beer’s Law、TR015……，這些師傅都不用知道，他只要管在墨鍵上加加減減就可以了！

再來說明一下我為什麼把這個工具叫做印刷品質的基本防線，尤其是針對 C50MY40 這個色塊；當這個色塊的數值到位，它的品質不會有太大的失誤；但它必竟只是一個點，並不代表其它部位也是 OK 的；

但在這個基礎上，如果管理階層給予了這個系統G7 Grayscale 校正，那麼師傅操作的這個點就可以代表 Grayscale ；如果我們給予系統以 G7 Targeted 校正，那師傅操作的這個點就代表 G7 Targeted；如果油墨的性質更好一些，那這個點甚至可以代表 G7 Colorspace；所以，我們要達到哪一個G7 的層級是管理階層的意圖，師傅的責任就是加減墨鍵，把C50MY40這個色塊維持在最好的狀態而已。

所以我把這個色塊的操作叫做印刷品質的基礎防線，這個點做到了就可以立於不敗之地，之後只能是往更好的方向發展；反過來說，如果這個點都維持不了，那什麼規範的標準化也都別談了。
