甚麼叫做G7 單點控制？

#印刷操作不用是精密科學
#印刷操作是一種可以經由數據趨近標準規格的機械(物理)操作。

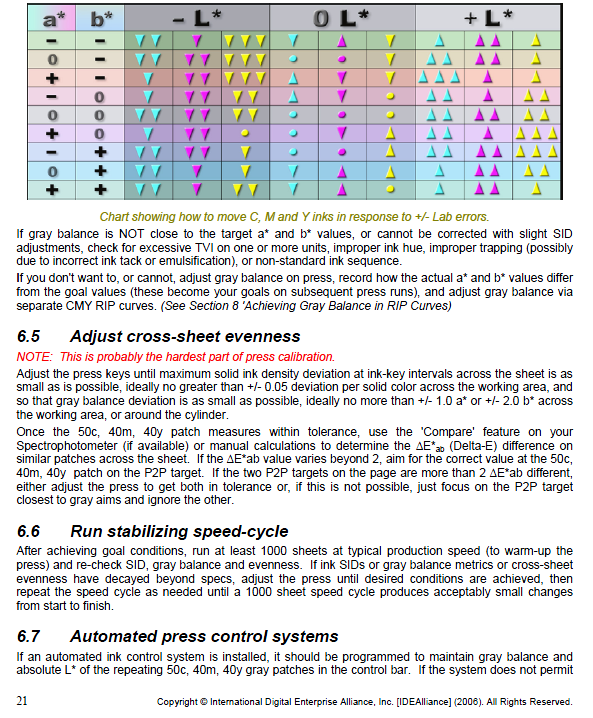

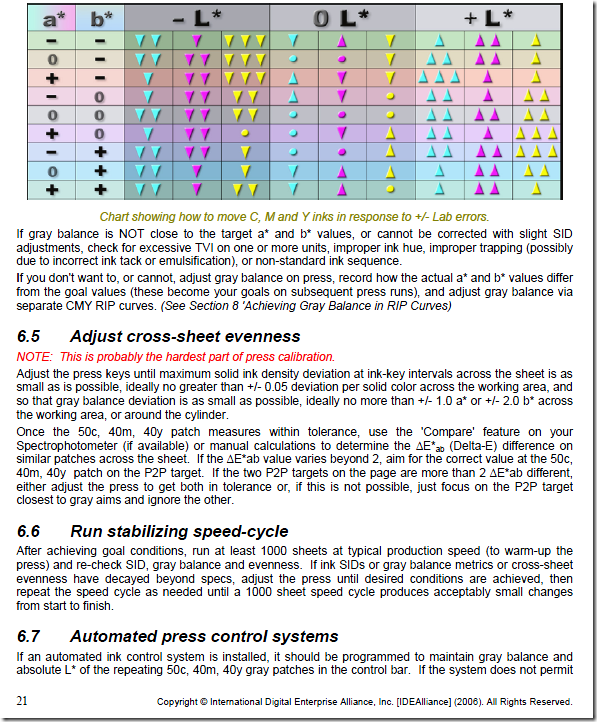

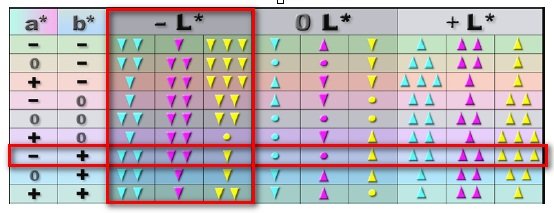

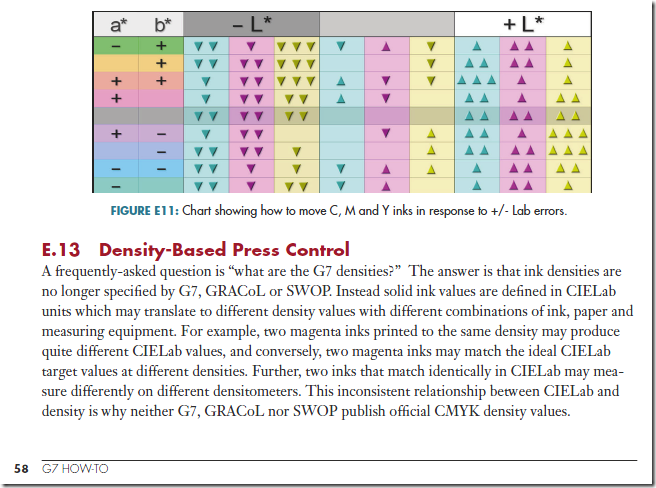

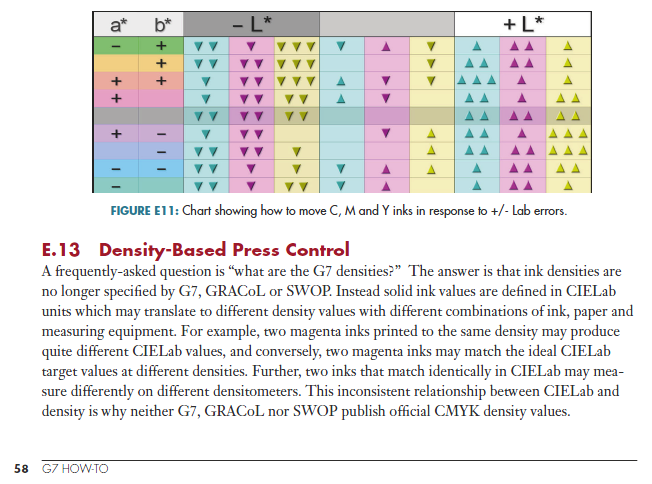

這是2006 六月，第五版 G7 How to Guide 當中的一頁；我大慨從2003年第一次接觸到 G7文件，最吸引我的就是這個圖表。

這個圖表代表甚麼意思？
在G7工作邏輯中，C50M40Y40這個色塊是影像輸出的中心，只要這個色塊對了，整體影像輸出不會有太大問題。
這個色塊的輸出規範也很直接：
1. a* b* 為紙白 a* b* 的一半。
2. L* 在 57.5 ~ 58.5 之間(我的程式目前定在 58.5)。

跟據這個原則，我們在車間生產的時候，只要取得這個色塊的Lab值，再根據圖表，對比目標Lab的正負差，可以得到(3×9=)27種印機控制的方向，跟據此工作建議，得以將此灰色色塊的輸出趨近標準值，

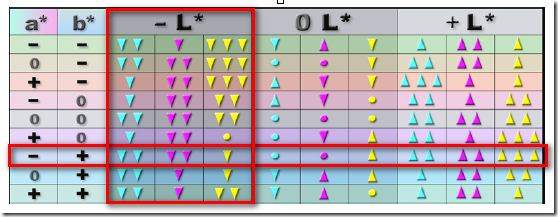

舉個例子：當紙白為95, 1 -3，灰平衡目標落在 (58.5)， 0.5， -1.5。假設印機操作時，灰平色塊取得L=56， a=-2， b=1；比對標準，L 為-2.5，a –2.5， b +2.5，比照圖表，印機須將C減2格，M減2格，Y減1格，如此操作，印機就能印出標準灰色，以此達成印機單點控制的目的。

在G7原則下，我們可以以簡馭繁、四兩撥千金的手法，來控制印機的放墨，這是讓我最感興趣的地方。

但現實卻很難達成，原因一：印機師傅少有Lab的觀念。二：即使有Lab觀念，要在短時間內判定27種狀態還是有難度。
因此，G7這個令人振奮的特點並沒有在現實實現，這個圖表也漸漸的從原本21頁的位置掉到現在版本的58頁的位置。

我在2009年做了台灣唯一一次的Fogra PSO，PSO 以 TVI (網點擴張) 的觀點來規範印刷的版調，再以CMY spread (TVI 差值)不超過5來約束灰平衡；網點擴張的觀念相對於G7的Lab灰度值，對於印機師傅是更容易被接受的，也因此2009年後，我一直是以PSO的方法來帶印刷廠，基本上也沒甚麼問題；

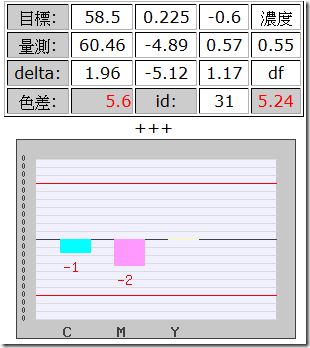

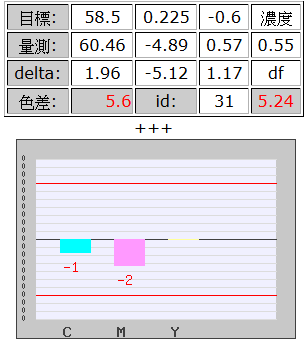

一直到 2015~2016，我密集的做了不下10家的G7，在製作工具的同時，把所謂單點控制的27種狀態判斷工具寫了出來，在實際操作上，確實可行；我甚至用在數位打樣上面；只要單點控制，可以在很短的時間內將影像帶到合理的範圍，比起重新線性或是重新做icc profile，效益高上太多。

在此，將單點控制工具釋放出來，在釋放工具的同時，也試圖引導台灣的印刷產業開始接觸M1及Fogra51的規則。
ISO 在2013發布了12647-2的改版，Fogra 也隨後發布的Fogra51 資料集，其中主色(CMYK)及TVI有些微調整，但其實差異並不大；重要的有兩個操作觀念跟Fogra39 不同；一個是M1的測量，另一個是依紙白修正輸出色彩值(SCCA substrate corrected colorimetric aim)。
因要取得M1資料，量測工具必須是 i1Pro2(舊版 i1Pro 無M1功能)，量測軟體要配合i1Profiler(Colorport 無 M1能力)。

目前單點控制工具自動辨別以下9個來源：紙張、C100、M100、Y100、K100、C50、M50、Y50、(K50||C50M40Y40)

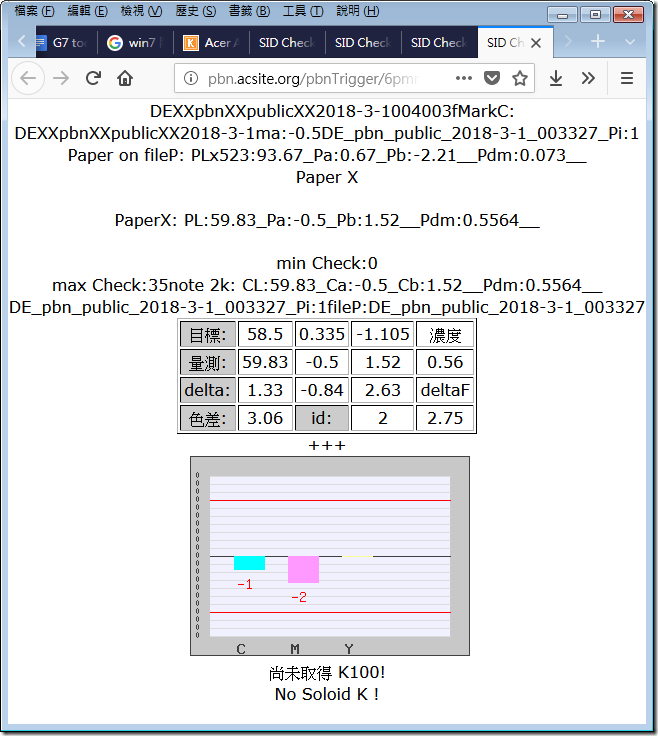

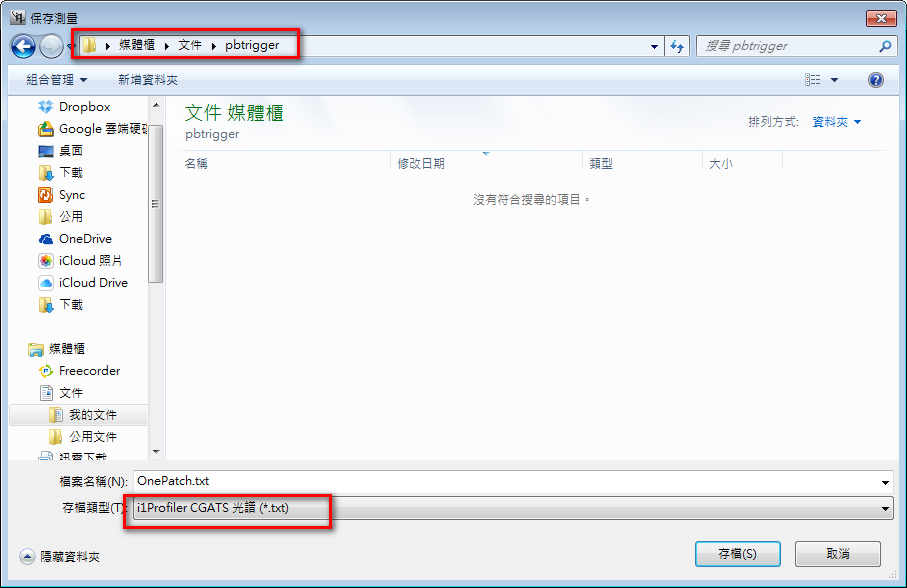

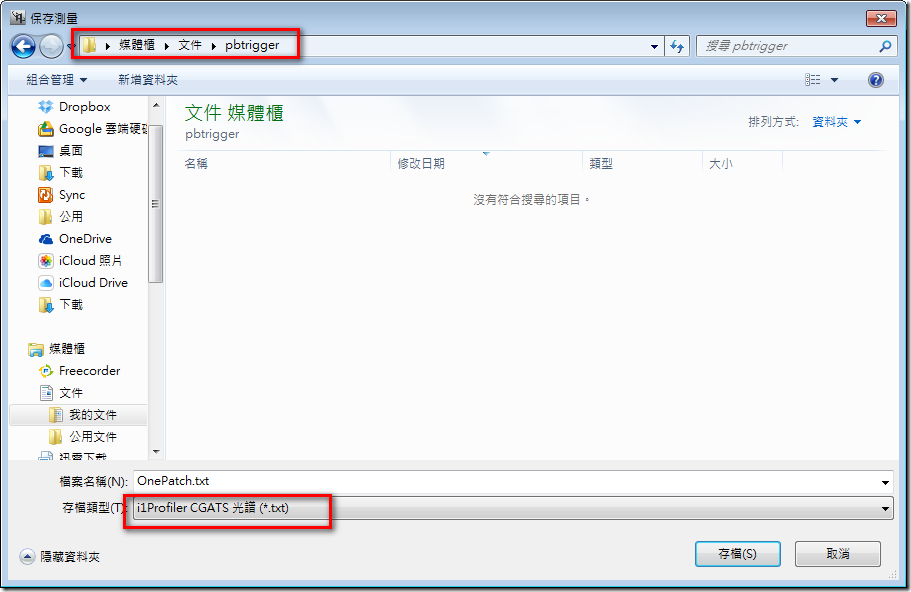

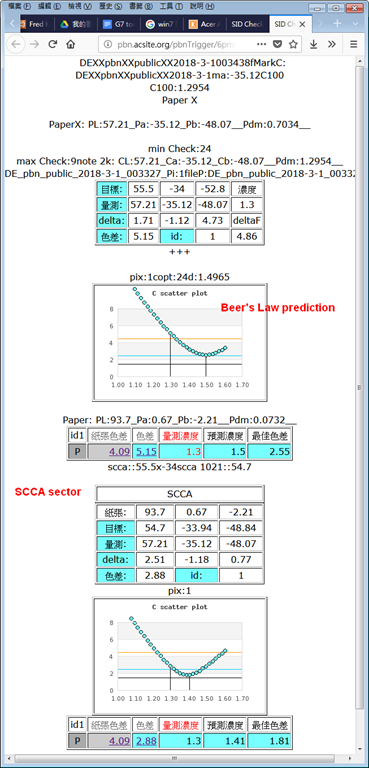

工作程序的基本概念是：將量測資料儲存在某個檔案夾裏，監看程式會從該檔案夾取出M1數據，將之送到雲端，然後啟動瀏覽器來觀看結果。

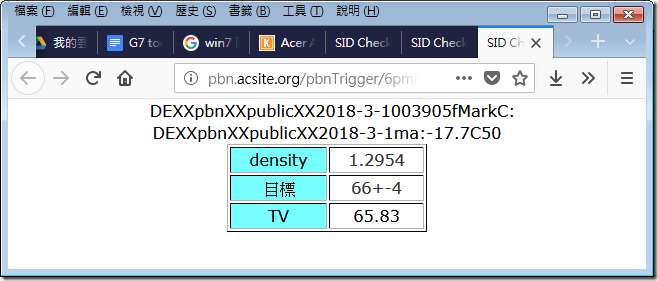

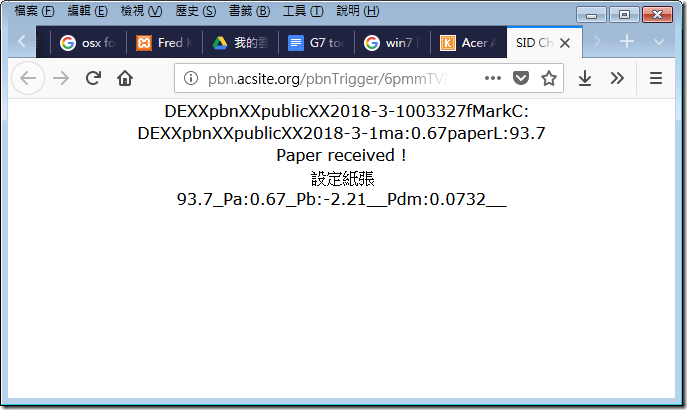

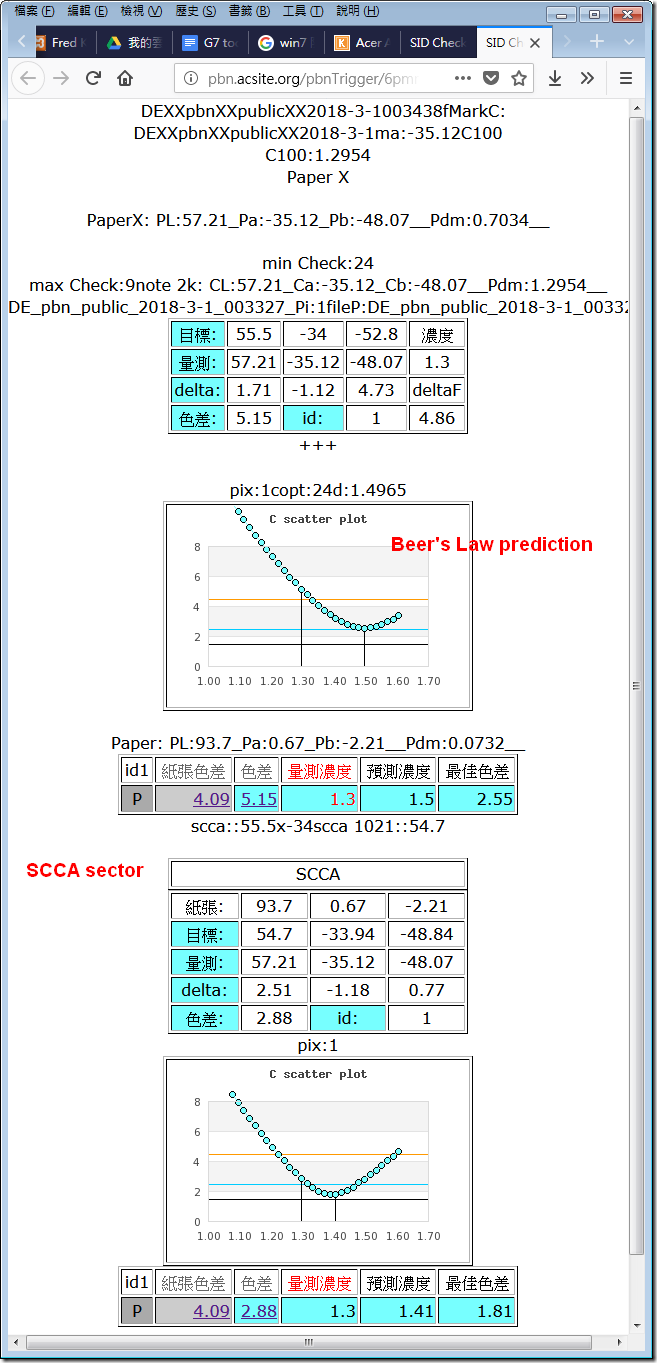

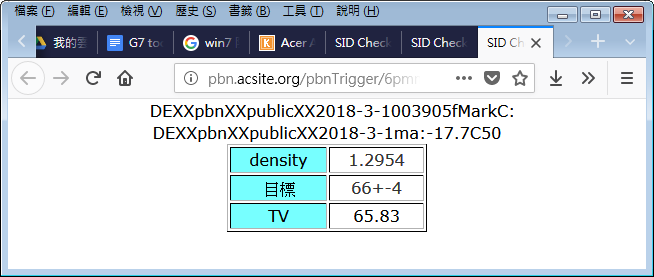

第一筆資料必須是紙白，有紙白資料才能提供後續灰平衡落點、滿版色彩值Beer’s Law預測落點、紙張修正(SCCA)及TV的計算。
數據比對的目標值為Fogra51。

================================================================================

先交代一下檔案夾監看程式的設定：

For Mac:

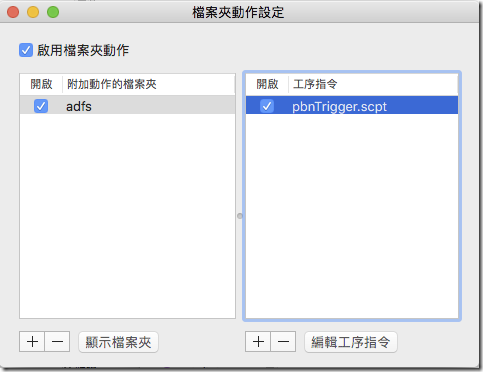

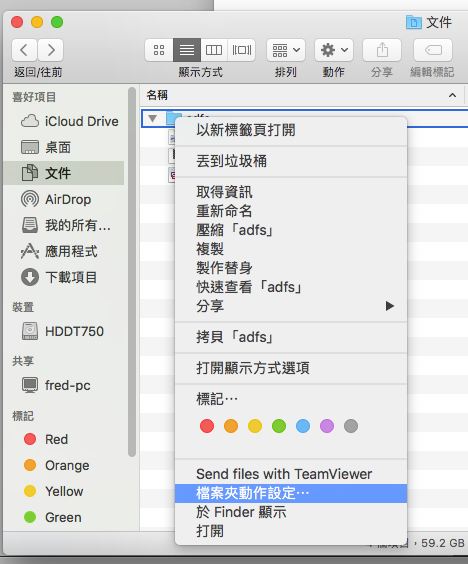

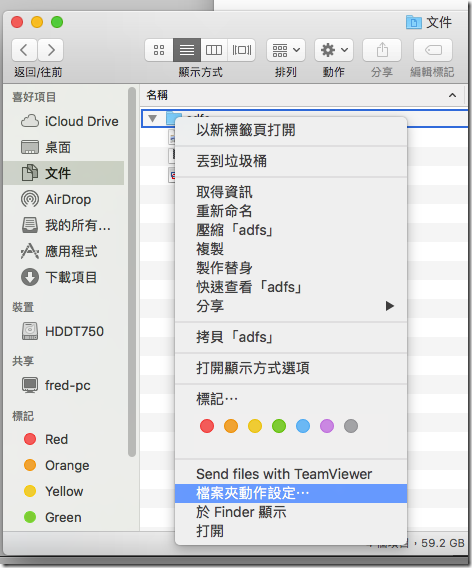

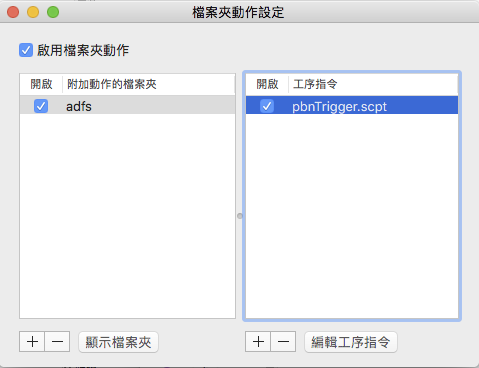

Mac OSX 內建<檔案夾動作設定>功能，對著你要監看的檔案夾點選滑鼠右鍵可看到此功能：

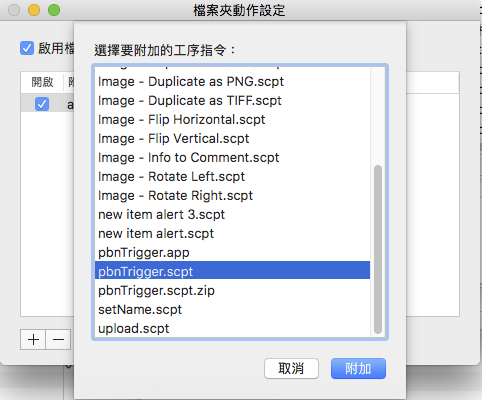

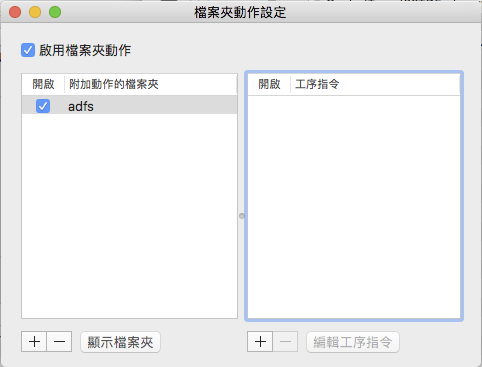

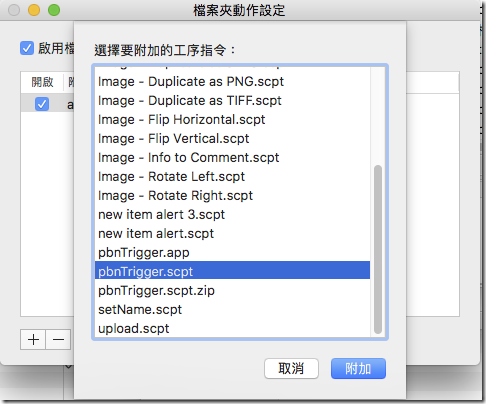

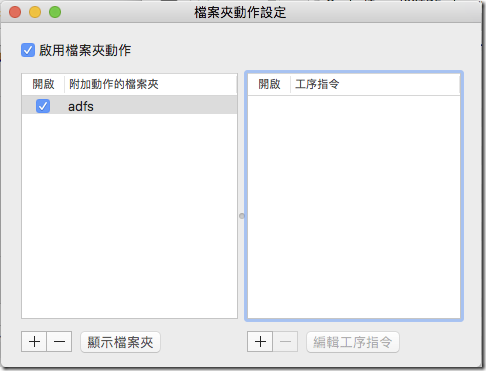

點選檔案夾動作設定後，按<+>選擇附加功能。

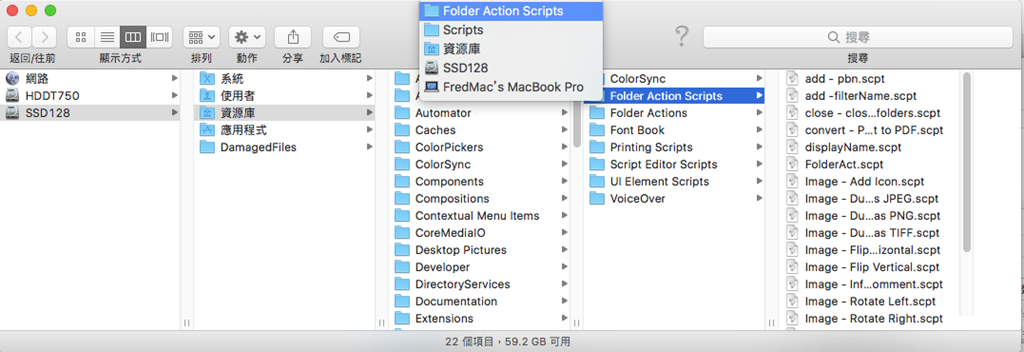

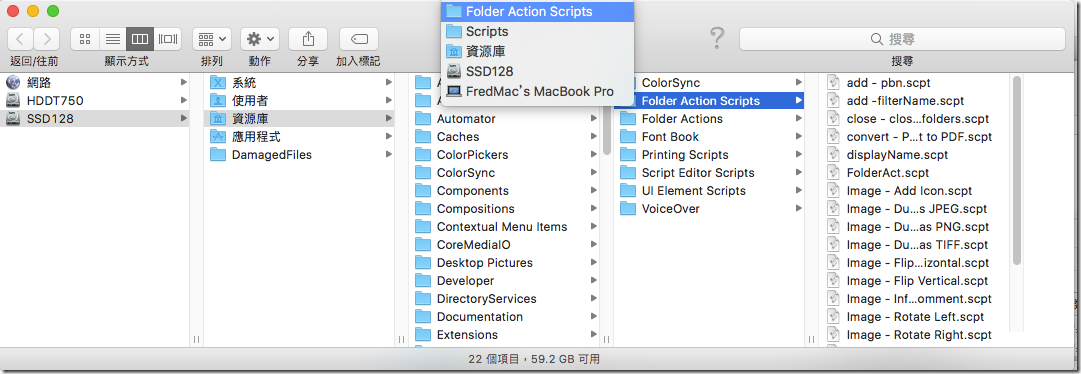

檔案夾監看 script 放在此位置: 系統碟->資源庫->Scripts->Folder Action Scripts
監看Script 下載點:

For PC

程式下載點: http://pbn.acsite.org/pbnTrigger/pbnTrigger.zip
解壓縮後將程式(pbnTrigger.exe)放在你要存數據的檔案夾。

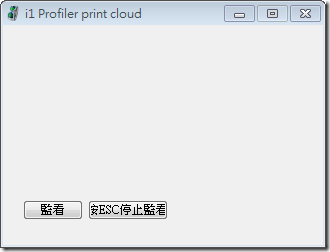

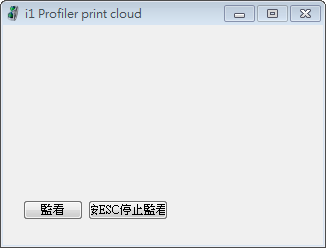

執行<pbnTrigger.exe >並啟動監看，

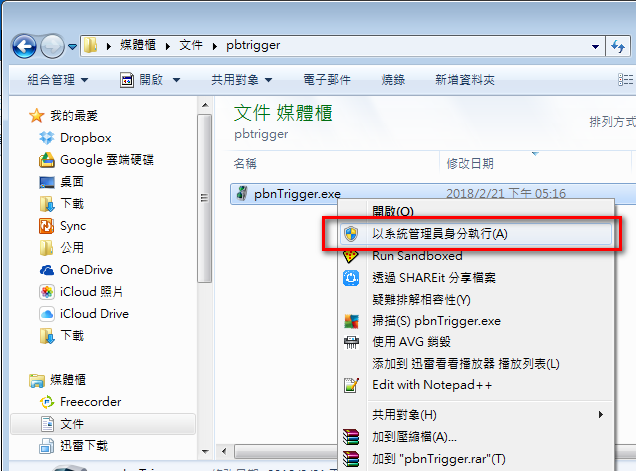

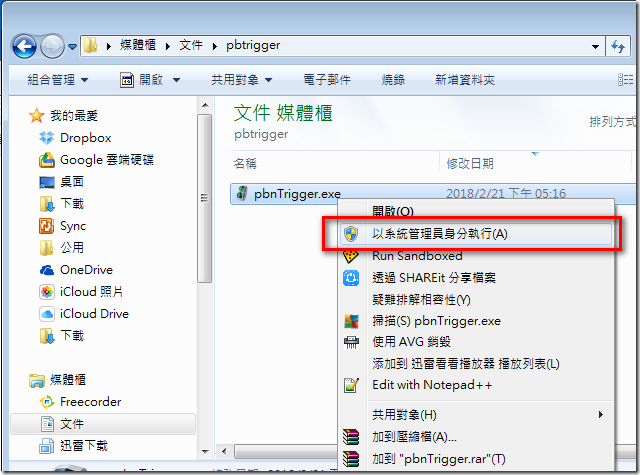

若沒動作可試著用滑鼠右鍵點選<pbnTrigger.exe >，並點選<以管理員身分執行>

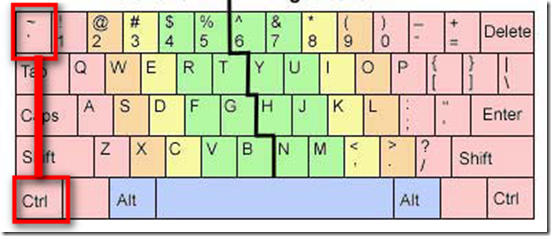

監看期間可按<Ctrl-`>停止監看，

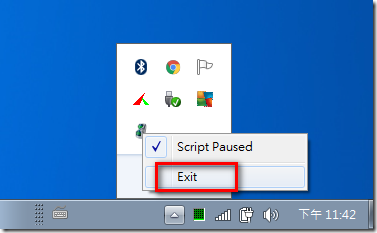

或於工作列以滑鼠右鍵點選程式小圖像並左鍵點選<Exit>結束程式。

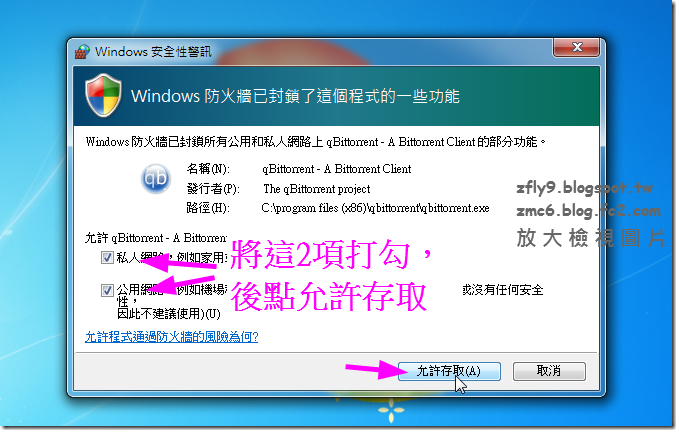

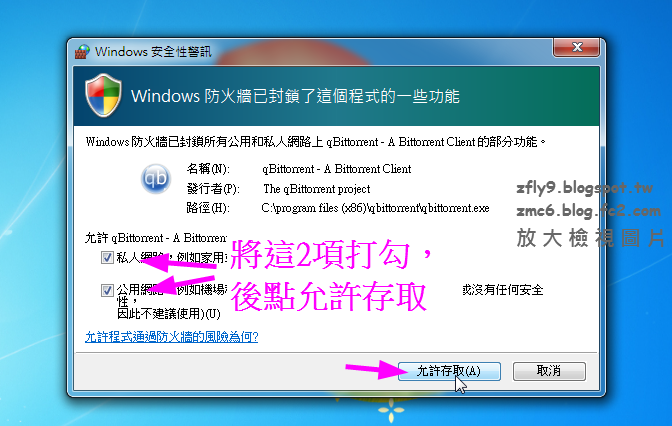

執行中若遇到防火牆警告請允許存取。

=========================================================================================

接下來交代一下 i1Profiler 的動作：

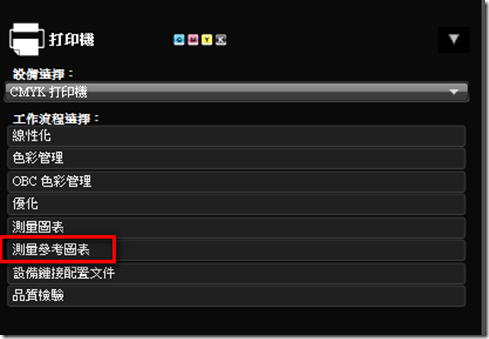

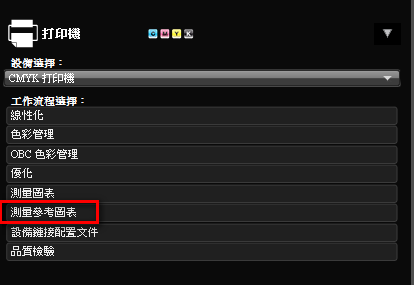

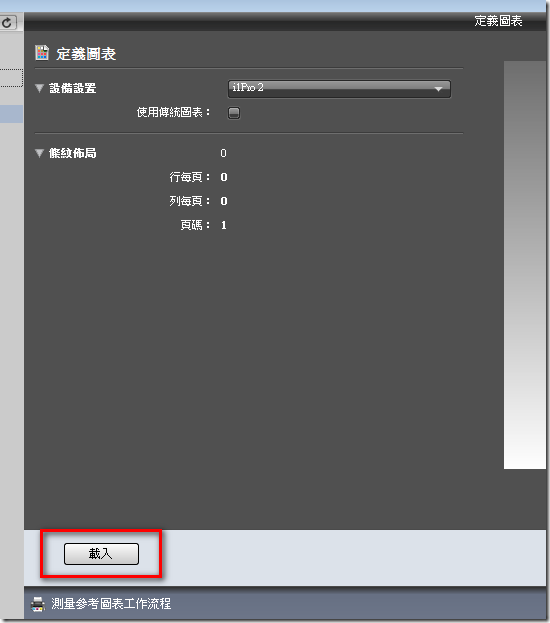

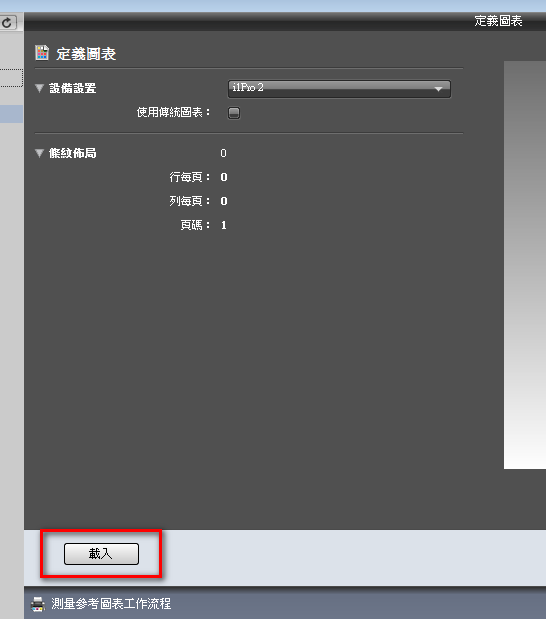

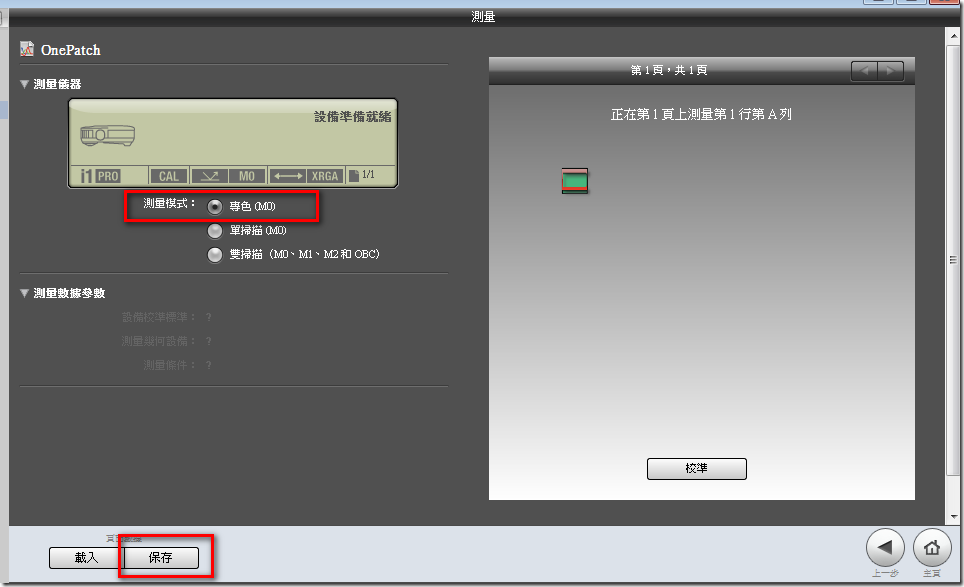

於主程式點選<量測參考圖表>

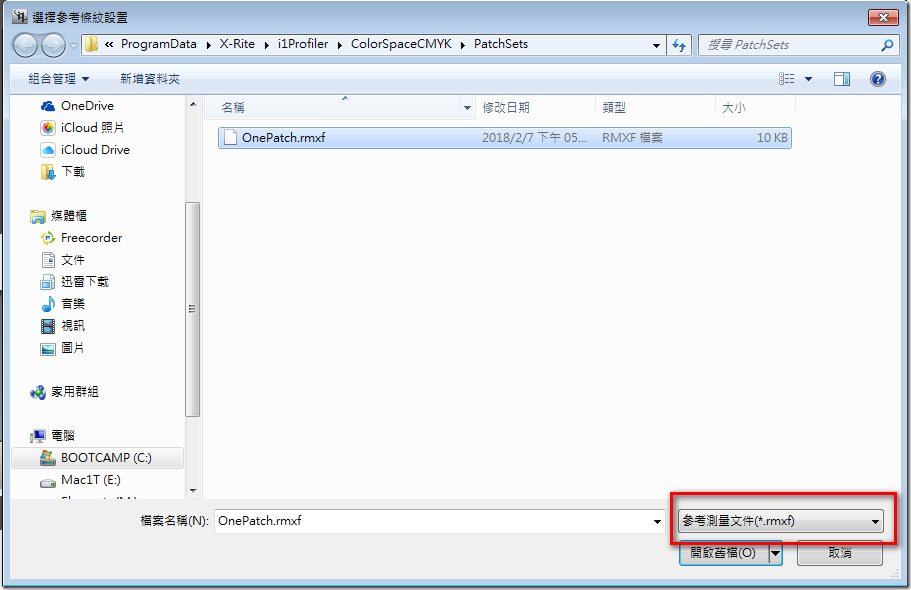

單格導表格式下載點：http://pbn.acsite.org/pbnTrigger/OnePatch.zip

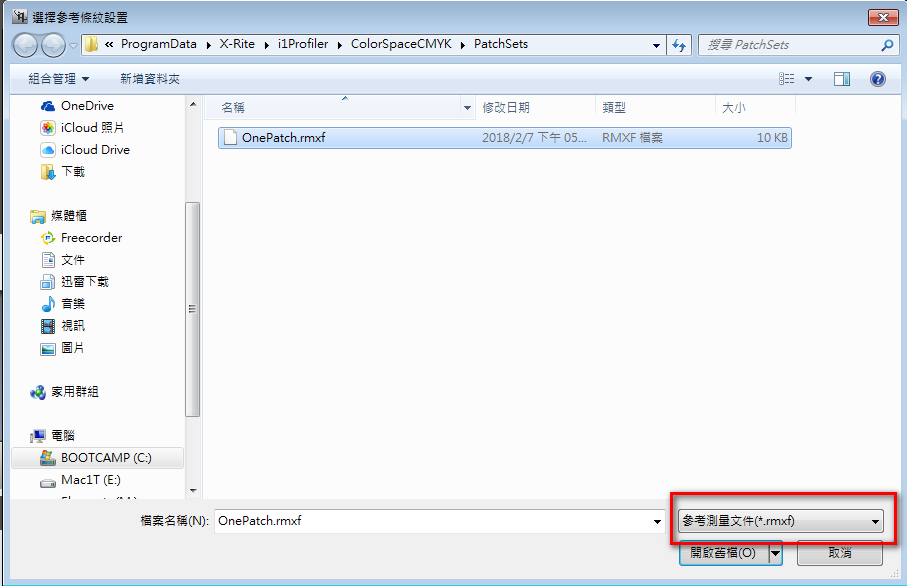

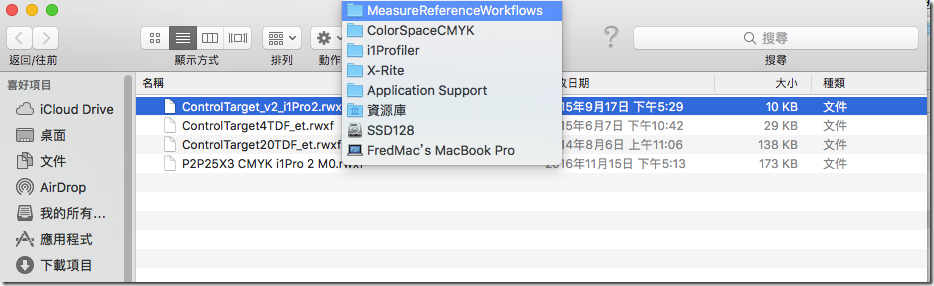

將格式敘述檔(OnePatch.rmxf)放在下列位置:

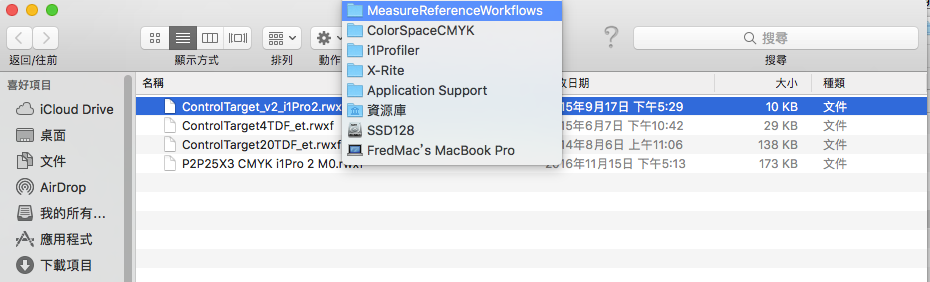

Mac: " 系統碟>資源庫>Application Support>X-Rite>i1Profiler>ColorSpaceCMYK>MeasureReferenceWorkflows"
