JDF (Job Definition Format) 在印刷界談了好久(Drupa 2000年)，好像還沒看過任何單位跑過；想像中的 JDF工作方式就是當業務在ERP開完單後，製作流程參數如：完成尺寸，拼版，印量，色數，裝訂……等參數會自動流入後續的軟硬體裝置，這些裝置在不需經由人為介入的狀況下，自動設定該設備的工作參數；這是一個關於流程自動化非常重要的工作方法，但要順利的把他跑起來，必須依賴在 IT及資料庫的能力；在台灣印刷廠能力一般依賴在設備商的支援，少有自主開發能力；以 JDF來講，ERP必須與設備連結，以台灣印刷界 ERP用最多的松柏 ERP來講，並沒有連結設備的語法，而這個語法，必須與設備語法相互承認；必要的時候，印刷廠本身也可能必須參與語法的制定，才能順利的將資訊文本傳遞出去。這是一個ERP，印刷廠，設備商共同同意的文字資訊流動方式，其實也沒很難，只要各方願意去建立溝通就可以了。
松柏 ERP目前並沒有這個能力 ；相對的，很多印前流程軟體如 Heidelberg Prinect，Screen TrueFlow…其實早已具備 JDF能力，問題是印刷廠沒有能力餵它，如上述，各方並未達成溝通格式，自然沒得跑。
我們談工業4.0，這個地方必須解決，沒有自主的IT能力，甚麼雲端，甚麼工業4.0都是喊假的。
Proxy JDF

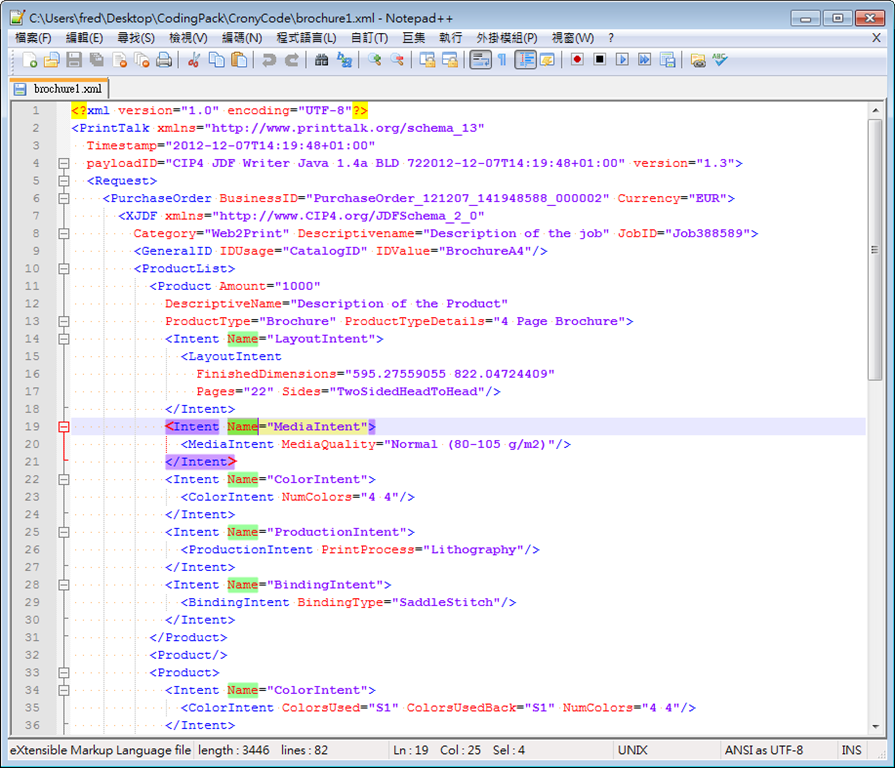

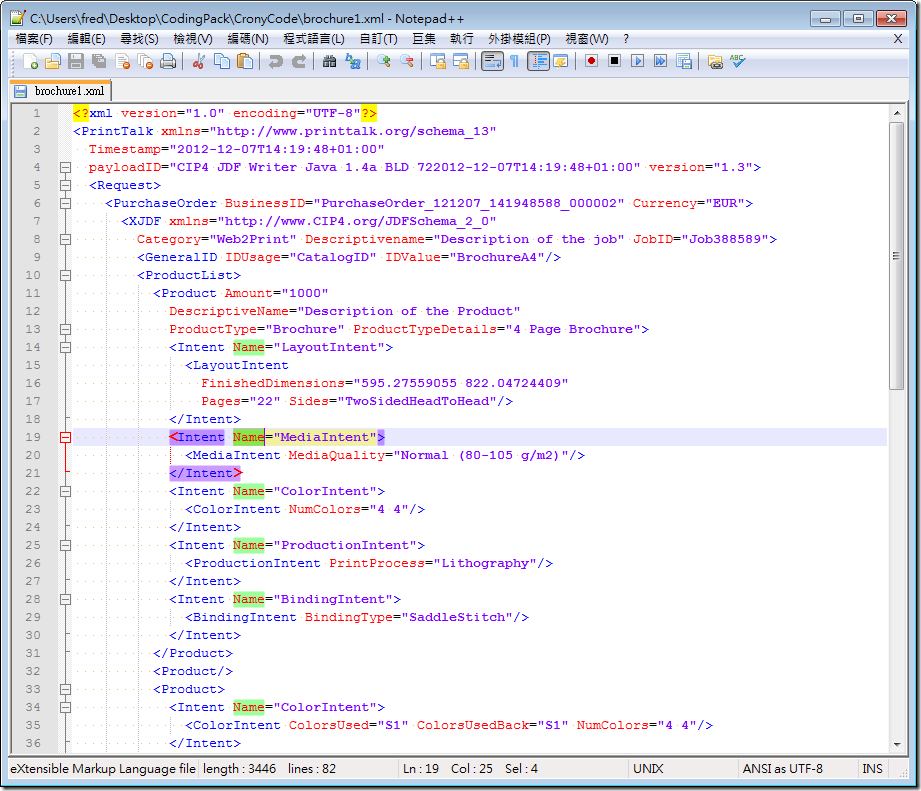

這裏來演示一個 JDF次規格的演練，標準的 JDF會是XML語法(如下圖)，Heidelberg Prinect 提供一個CSV的接口，只要將每個欄目用分號分開，一樣可以達成類似JDF開單能力。可以想像他所能交待的結構只有一層，不若XML可以有多層次結構，把CSV的跑法當成JDF入門，就是結構單純一些，能力上是沒問題的，

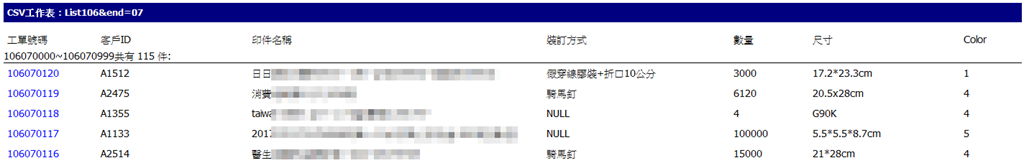

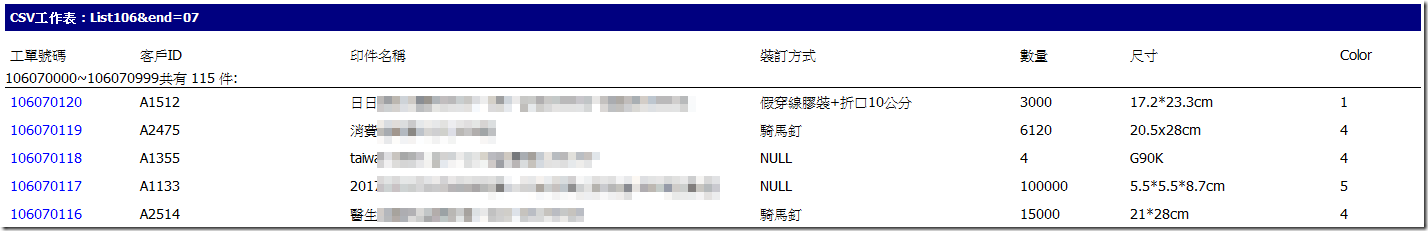

第一個程序是先從 ERP撈出需要的欄目，這裡可以看到，目前需要的欄目有：工單號碼、客戶ID、印件名稱、裝釘方式、數量、尺寸及色數(Color)；欄目的對應須先參照 Prinect 定義的項目。
從上述撈出來的條列要接進 Prinect 有幾個問題要處理：
第一個是尺寸的標示：可以看出來，業務在 ERP填單時，尺寸敘述並沒有備嚴謹規範，所以我們可以看到如：17.2*23.3cm、20.5x28cm、G90K等不同的尺寸敘述，這種開放式的ERP敘述是不可能被自動化流程接受的；同樣的，裝釘方式也是開放性敘述，一樣流不下去，必須做一些處置。
可以有幾個處置方向：
1.要求ERP軟體限制輸入方式以符合 Prinect 規範。2. 要求業務輸入時遵守 Prinect 規範。3. 以 IT(w/AI) 自動改寫資料流，以進入下一個資料流。
關於第1個工作方向，以台灣印刷廠規模，很難要求ERP廠商改寫軟體，要嘛費用很高，再來沒有自己的IT人員銜接，一旦資訊定義有任何更動，後續動作還是無法連貫。
關於第2個工作方向，是可以要求業務開單時遵循規格，這樣可以減輕後續IT負擔，但要求必須確實，一旦要求不確實，自動化的資料流一樣跑不出來。
關於第3個工作方向，自主的IT能力才是自動化(雲端、工業4.0…)的解決方向，這點對台灣大多數的印刷廠是比較困難， 但還是必須認真思考這個問題，一方面計算成本越來越低，產生資訊的工具越來越多，而新一代生產設備也都具備資訊溝通能力，必須要有自主的 IT能力才足以駕馭這一連串的資料流；所謂的自動化、工業4.0的概念才能得以實現。
接下來演示的是將上述不合規範的資料敘述經由IT能力改寫為符合規範的資訊格式。
先談尺寸敘述問題，我們看到如：17.2*23.3cm、20.5x28cm、G90K等不同的尺寸敘述，不規則的敘述無法被流動，那 Prinect 的尺寸規則是甚麼？規則如下：
數值單位空格數值單位
所以"17.2*23.3cm” 必須由程式改寫成：”17.2cm 23.3cm”
"20.5x28cm"則須由程式改寫成："20.5cm 28cm"
G90K的敘述則擋掉不讓它進入資料流，或是在下一個介面手動改寫。
裝訂敘述則相對單純，當程式偵測到 <騎馬釘、精裝、膠裝、線裝、活頁裝> 等文字時會自動轉化成 <SaddleStitch、HardCover、SoftCover、Sewn、LooseBinding> 等 Prinect 用語。

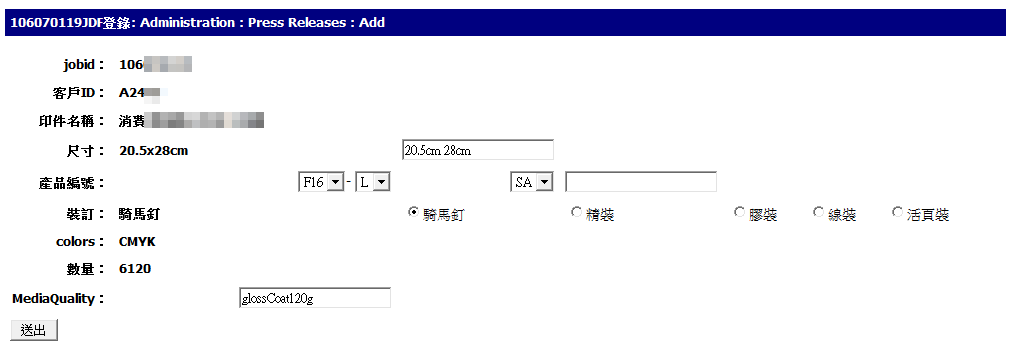

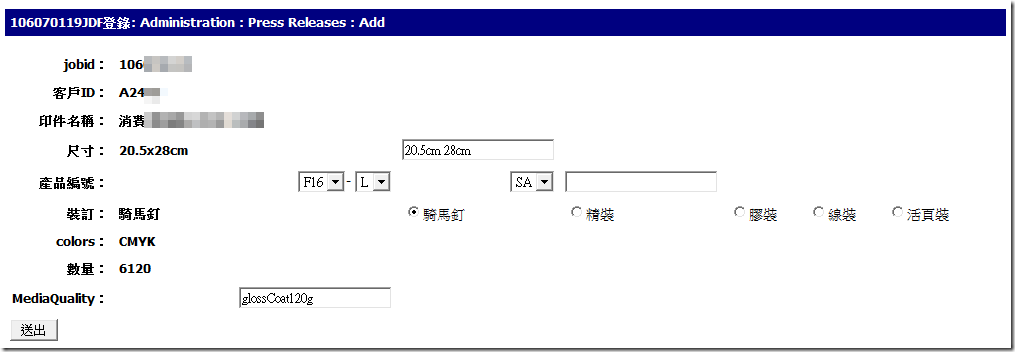

下一個圖示演示尺寸敘述"20.5x28cm"由php程式自動改寫成 "20.5cm 28cm"，並保持欄位開放，可以手動再行修改。
裝釘部分如上述，依文字偵測自動選擇相應的 radio button，一樣保持開放，可重新點選。
產品編號部分用來對應 Prinect 建立起來的產品資料庫，包括大版拼版頁數，左右翻，裝釘方式及總頁數等形成一串產品編號字串。目前以 drop list 及開放敘述共同形成，等 ERP欄位翻得更透一點這部分也有可能完全自動化。
MediaQuality 同樣對應 Prinect 資料庫，目前只有一個內定值，一樣開放敘述，等項目多時會以 drop list 點選。

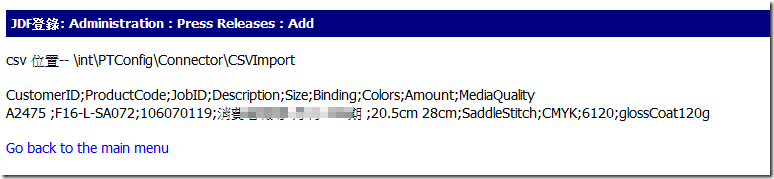

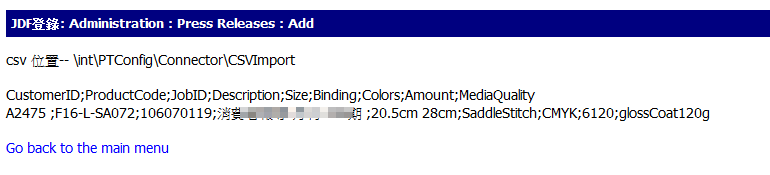

確認參數後按送出鍵即可將CSV字串送入 Printnect 接口，CSV字串如下圖示：
第一行是標籤，標籤定義由 Prinect 規定；第二行則是相對應的工單內容；Prinect CSV 接口在”\int\PTConfig\Connector\CSVImport”，程式會自動將 CSV 字串送到這個位置， Prinect 就會自動開出工作單並自動設定好相關參數。
以上演示由 ERP經過兩個介面，加入一點人工智慧(AI)，在最少人為介入的情況下，兩個 mouse click 就可以從 ERP 將必要的資訊串帶入 Prinect。
這是一個簡單的演示，但它也確實是所謂工業 4.0的起頭示範；回歸一個原則：在現今資訊連結的時代，IT 能力對各行各業都能有很大的助力，印刷廠終究要形成自主的 IT能力，才能走得更寬廣，更長遠。
