Print by Number:: Fuji-Xerox Versant 2100 測試 Take-1

七月 20th, 2014 › 色彩管理, Fogra › Administrator ›

台灣富士全錄7/8在華山正式發表 Versant 2100，邀請我做產品測試，我以 ISO 12647-7 及 TR016的方式來提出一些數據。

1. 數位打樣觀點 (ISO 12647-7)

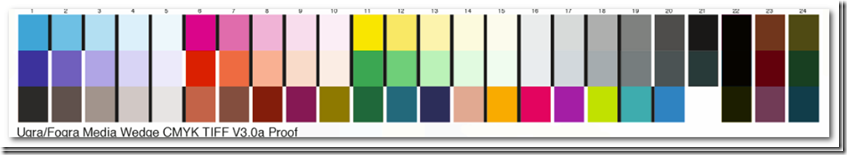

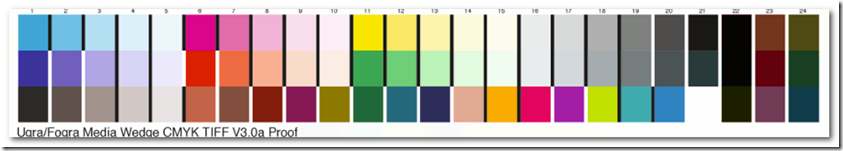

使用導具:Fogra Media wedge CMYK V3

1.1 觀察重點:紙白<3，主色(CMYK)<4，平均<3，最大<6，主色色角度差<2.5，灰色元件
色角度差<1.5，最外圍色塊色差<4，95%色塊色差<6。

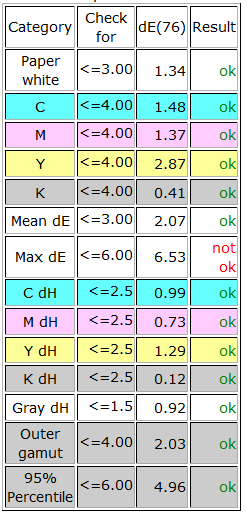

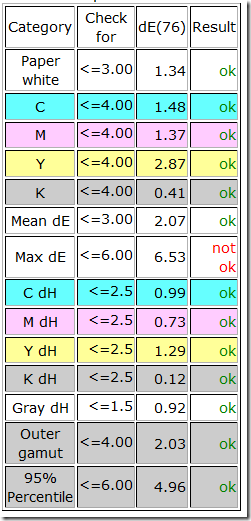

數據結果如下:

1.2 整體表現還算好，除了最大色差差了0.53外，其餘都能進入規範數值，估計再修飾一下或配上較強的ICC profile軟體
(如GMG，ORIS，Efi)應可以完全進入規範值。

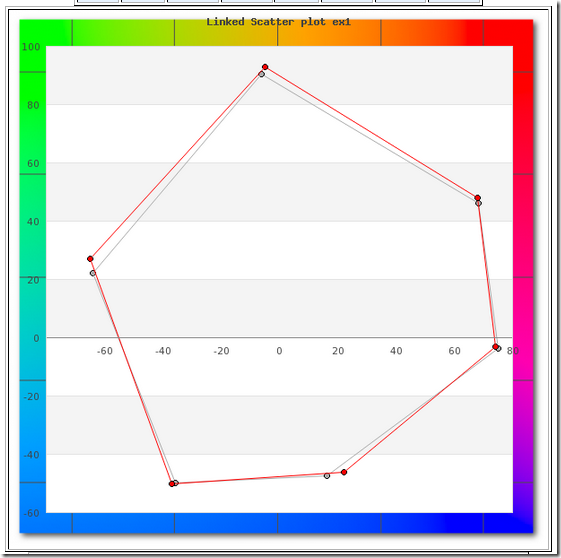

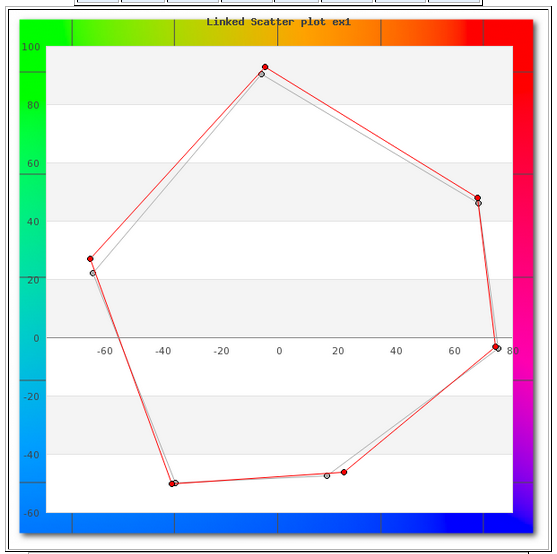

1.3 由六角色域圖觀察，藍色(CM疊印)處色角度偏差較大，須注意此處。

2. 數位生產觀點 (TR016)

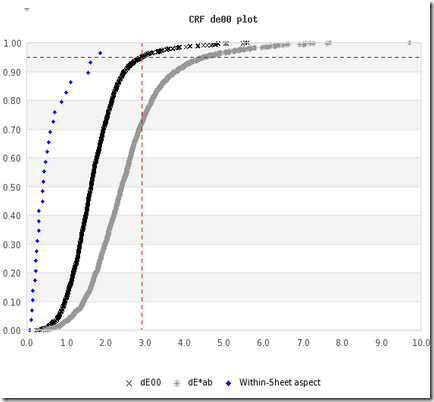

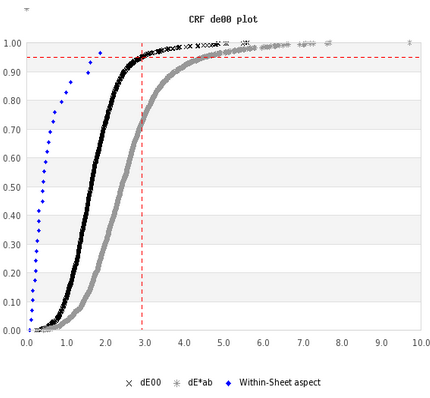

2.1 整體色彩偏差 (IT8.7/4 deviation)
使用導具:IT8.7/4

觀察重點: IT8.7/4 1617格色塊與目標值比對，取前95%色塊數值，最大色差<3列A等級，最大色差<4列B等級，最大色差<5列C等級，超過5則為F(Fail)等級。

本次數據為2.92，剛好落在 Level A 邊緣，整體色彩偏差狀況良好。

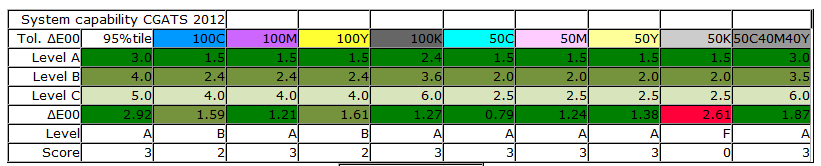

2.2 控制項色彩偏差 (control target deviation)
使用導具:從IT8.7/4中取出 C100,M100,Y100,K100,C50,M50,Y50,K50,CMY50/40/40,等9個控制項目。

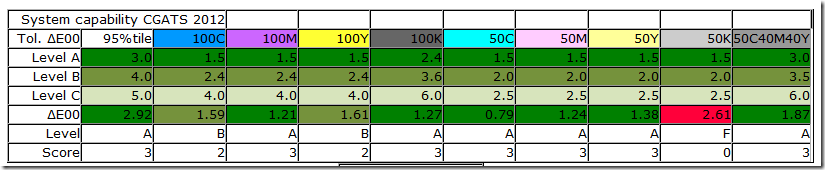

觀察重點: 控制導具上9格色塊與目標值比對，驗收值如上表所列，數據結果如下:

本次數據除K50外均至少進入B等級，50K的問題一方面要看機器平整度問題，一方面從曲線修正或是從ICC修正均可改善此部分。

2.3 機器平整度 (Conformance Criteria–Within-sheet)

使用導具:IT8.7/4

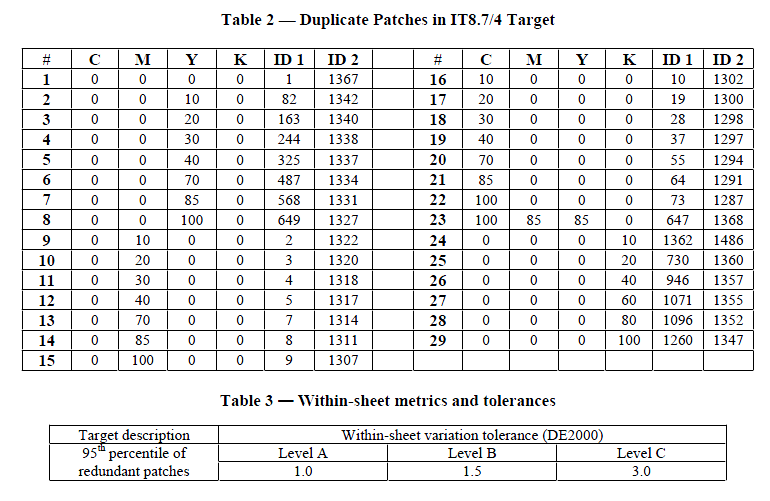

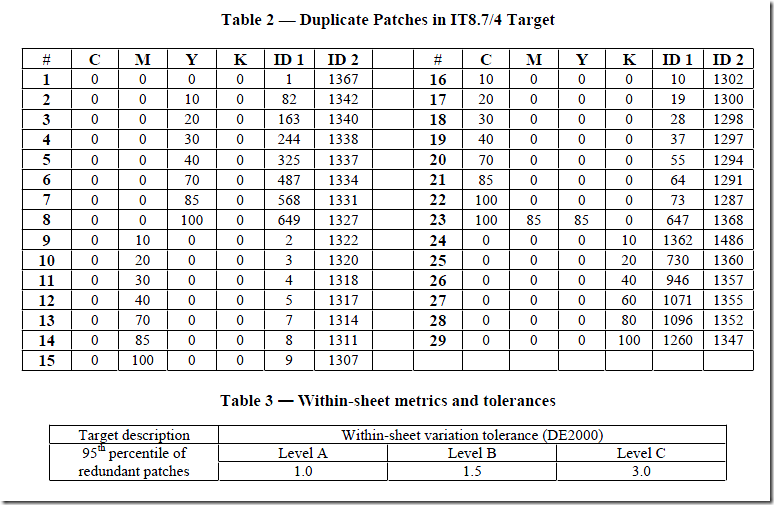

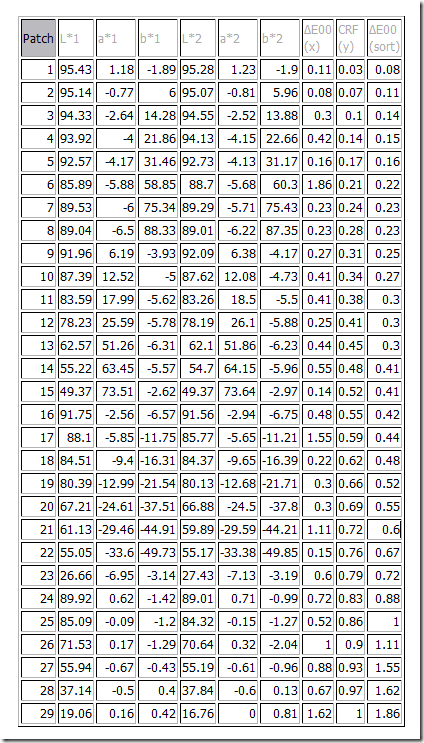

IT8.7/4 1617格色彩樣本中有29對相同的樣本，相互比對色差，取95%最大值，驗收規範
及本次數據結果如下。

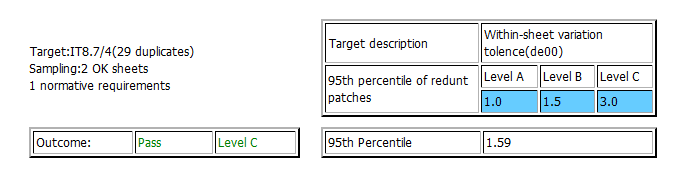

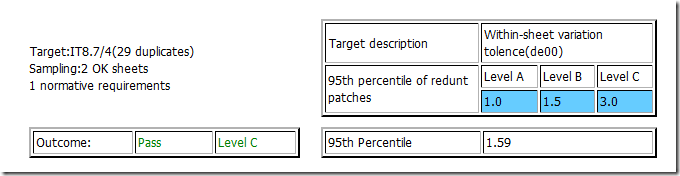

平整度色差落在 Level B 與 Level C 邊緣，數值為1.59，相較於560C(數值在2以上)，在機器平整度上有明顯改善。

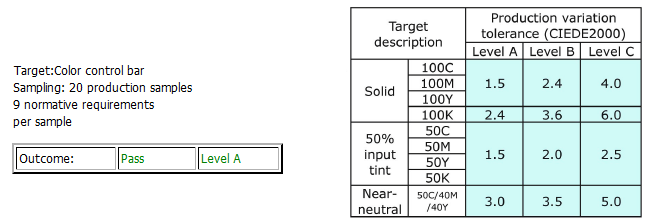

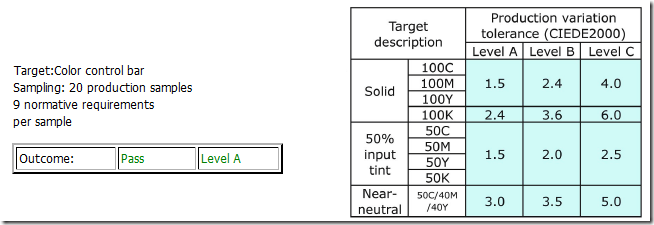

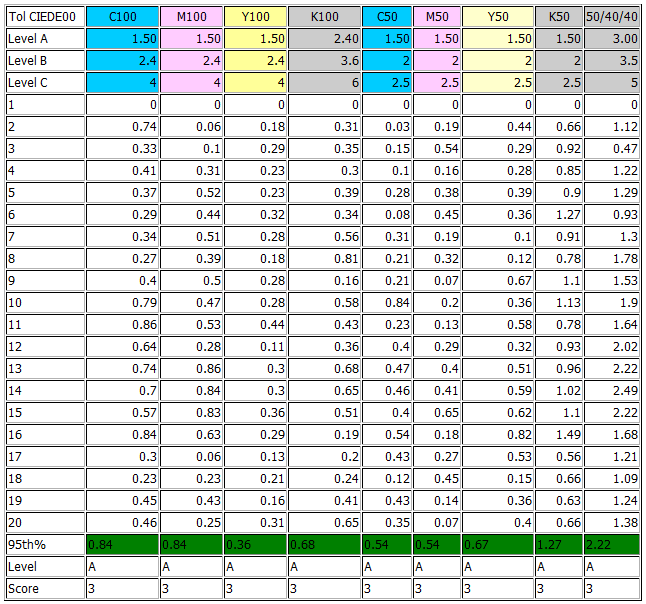

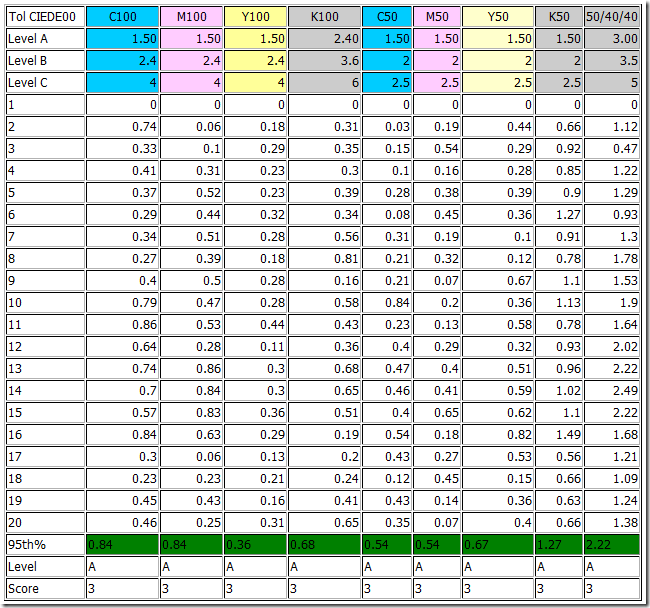

2.4 量產穩定度(Production variation)

使用導具:Control Targrt V2

於量產工作中(本次測試印量100張)隨機取20個樣本，比較9個控制項目的色差穩定度。驗收規範及數據
結果如下。

本次結果9個控制項目全部進入A等級，顯示機器有極好的穩定度，但樣本量太少(本次印量100張)且只取單一位置，建議收集更多樣本狀況，如更長的印量及不同時間的印樣。
