Color by Number::給顯示器打分數 (sRGB版)

 23 2 月, 2015 › 色彩管理 › Administrator ›

工作邏輯
sRGB 色彩規範是由Microsoft 與HP於1996年提出，以作為顯視器及Internet顯示色彩的依據，一般家用及辦公室使用的色彩設備通常以sRGB作為其內定的 色彩顯示規範。更詳盡資料請參考 sRGB Wiki， 我在意的只三個地方:
1. 白點:  D65
2. Gamma: 2.2
3.RGB 主色位置: Red (xyY): 0.64, 0.33, 0.213；  Green: 0.30,0.60,0.715；  Blue: 0.15, 0.06, 0.072。
Red(Lab): 54, 81,70； Green: 88, -79, 81； Blue: 30, 68, -112。

Fig-1 sRGB 白點與主色座標

在這裡我們要用更嚴謹的態度來進一步確認顯示器色彩與sRGB的色彩差異；工作邏輯很單純：我們發出一串RGB樣本(46個色塊)，這46個樣本在sRGB規範裡有其明確的Lab色彩值，我們透過量測儀器從顯示器取得這46組RGB的Lab值，跟sRGB裡的標準值比對，其差異數值就是一個很明確的指標，可以用來評估顯示器色彩是否符合sRGB標準規範。這裡面有一個簡單的分數系統，每一個色塊的色差值代表其被扣掉的分數，整體分數越高，則表示越接近sRGB標準，反之亦然。

Fig-2.  46個RGB樣本，模擬自 Fogra media wedge V2。

作業程序中需用到量測軟體及儀器，這裡使用的軟體是一個開源程式(open source)：ArgyllCMS，支援的量測儀器如網頁表列，有關顯視器量測部分大約是： DTP92，DTP94，ColorMunki, Lenovo W, Eye-One Display 3, Eye-One Pro, Eye-One Pro2,Eye-One Monitor, Eye-One Display 1 or 2 or LT, EFi ES-1000, HP DreamColor or APS, CalMAN X2, Huey,   MonocoOPTIX, Spyer 2, 3,  4; Colorimeter HCFR, ColorHug。
儀器的驅動程式也必須更換為ArgyllCMS的驅動程式(Mac 版無須更換驅動)，由於ArgyllCMS驅動程式沒有Microsoft認證，因此安裝驅動程式時可能會跳出警告，跳出警告時請繼續安裝程序，此驅動程式確定不會妨礙系統。
Win7 更換驅動程式步驟如下:

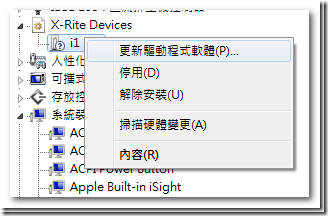

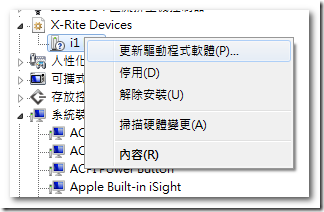

Fig-3.1 於[裝置管理員]原驅動程式處點右鍵更換驅動程式。

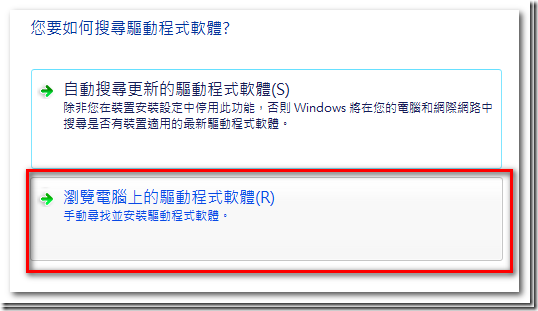

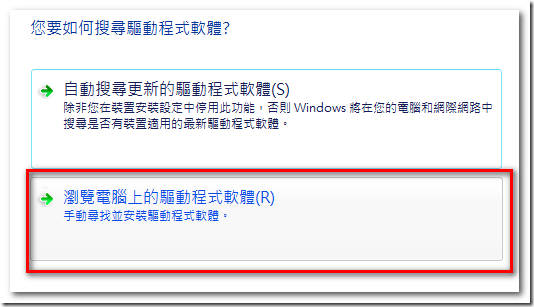

Fig-3.2 手動自行安裝驅動程式。

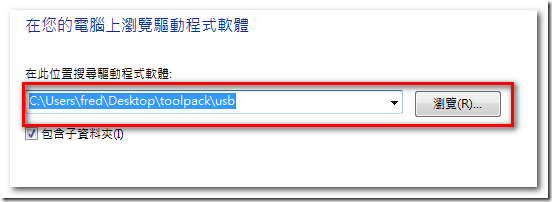

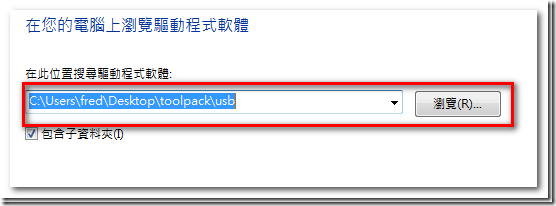

Fig-3.3 驅動程式位於工具包的usb檔案夾裡。

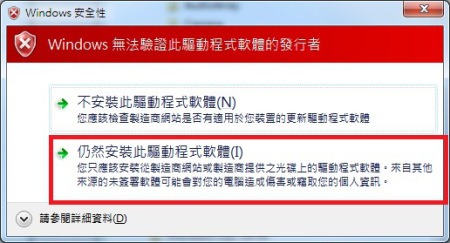

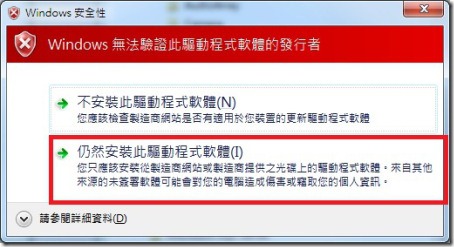

Fig-3.4 若跳出警告視窗請選擇:仍然安裝。

Fig-3.5安裝之後，[裝置管理員]的畫面如上。

工作步驟：

工作網址如下：www.fredkuo.idv.tw/sRGB
於網頁下載工具包(內含usb驅動程式)，下載後解開壓縮，Win 7 系統可將解開後的檔案夾放在任何位置，XP 則建議放在C槽根目錄下，Mac 系統則必須將解開壓縮的工具包(dptool )放在應用程式檔案夾裡(applications folder)。

於工作網頁填入相關資訊，若知道系統使用的顯示器profile,可上傳此 profile, 網站會依據此profile 計算出調整過的RGB組合；或是直接跳過，網站會丟出內定的RGB組合，以供後續量測使用。

承上，
按下 submit 後，網站會丟回一組RGB組合(以 .ti1 為副檔名)，請將檔案下載後放入工具包檔案夾內，

PC 版作業：
插入量測儀器，到裝置管理員將量測儀器驅動程式更換為 ArgylllCMS 版本，程序如上述(usb 驅動程式在工具包檔案夾裡)。
接著執行sRGBchk程式，這時會跳出DOS視窗，當程式確定抓到量測儀器時會要求校正儀器，依指示執行儀器校正程序，DOS畫面顯示calibration successful後即可將量測儀器放在色塊顯示位置(有一些量測儀器不需校正程序，如 Spyder)，準備收集色彩資料。
按任意鍵後(注意DOS必須為active狀態)，程式會放出49組RGB組合(其中有三組白色做為白點平均及adaptation使用)，樣本量測完畢後會在同一檔案夾產生ㄧ量測數據檔(以.ti3為副檔名)，程式會自動帶出量測數據接受網頁(若沒帶出來，請自行前往以下網頁： www.fredkuo.idv.tw/sRGB/indexR.htm)，將量測數據檔上傳，即可比對出你的顯示器與sRGB標準規範的差距。

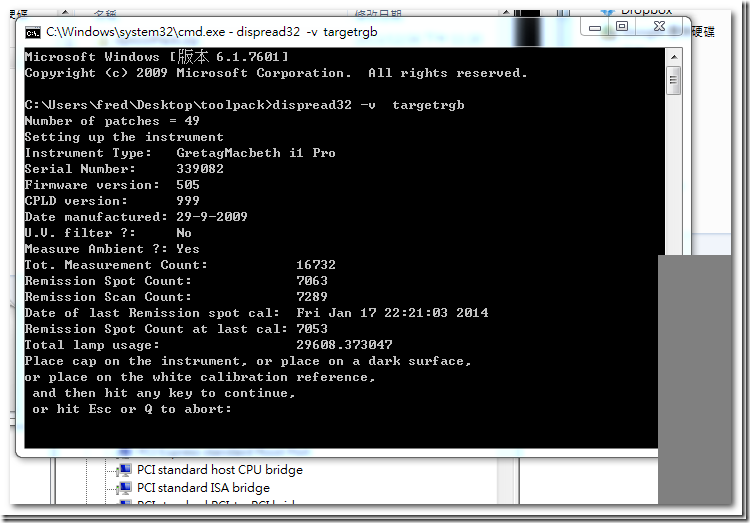

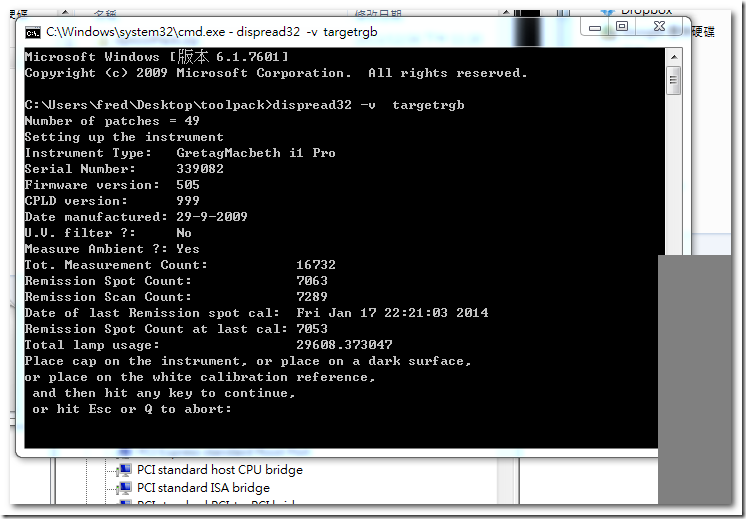

Fig-4. 執行sRGBchk後，等候量測儀器校正。

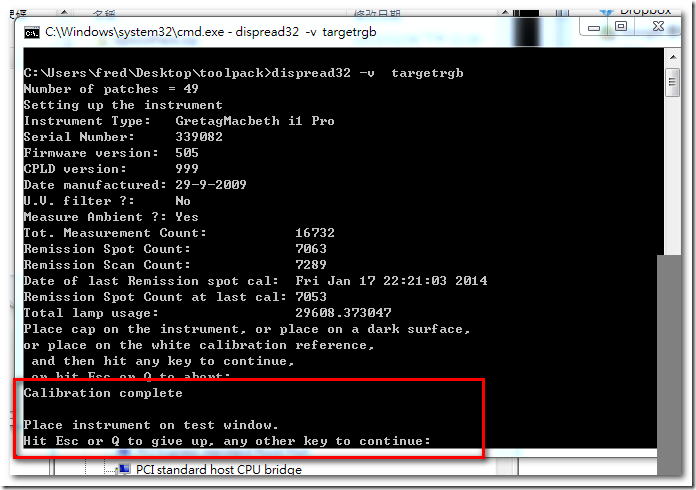

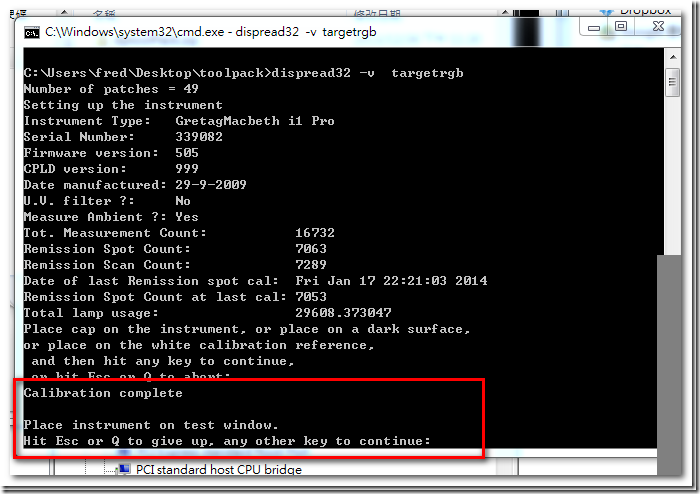

Fig-5. 儀器校正後按任意鍵開始螢幕量測。

Mac 版作業： 插入量測儀器後執行工具包裡的sRGBchk程式(Mac版無須更換驅動程式)。程式會要求取得RGB組合檔案(下載的.ti1檔)，依路徑點選ti1檔後系統會跳出Terminal視窗來執行ArgyllCMS程序。
其餘程序與PC版相同。(註:OSX 可能會限制App store 以外的程式執行,請在偏好設定的安全設定中排除此問題。)

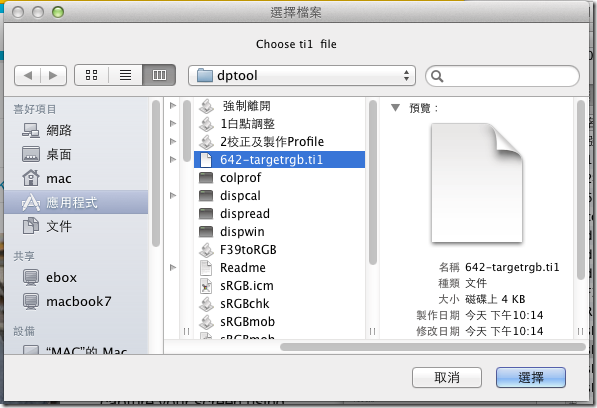

Fig-6. 執行sRGBchk後，程式會要求取得RGB組合檔案(下載的.ti1檔)。

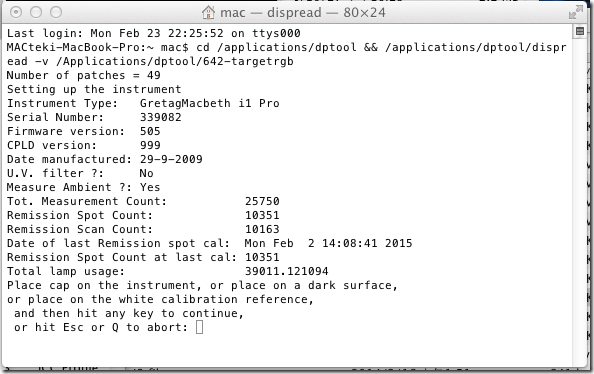

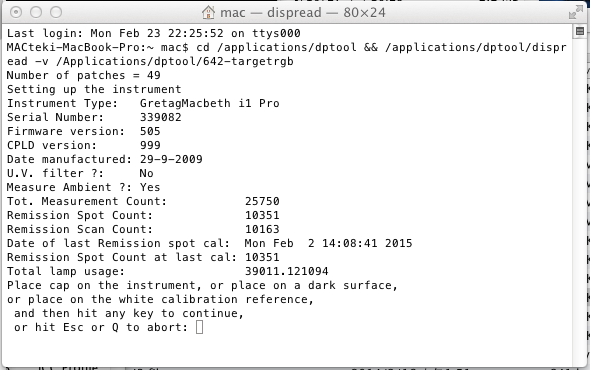

Fig-7. 等候儀器校正畫面。

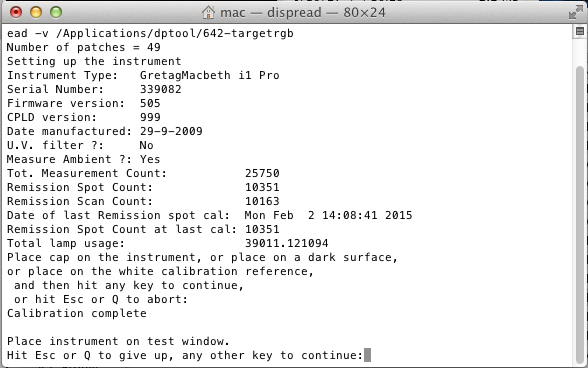

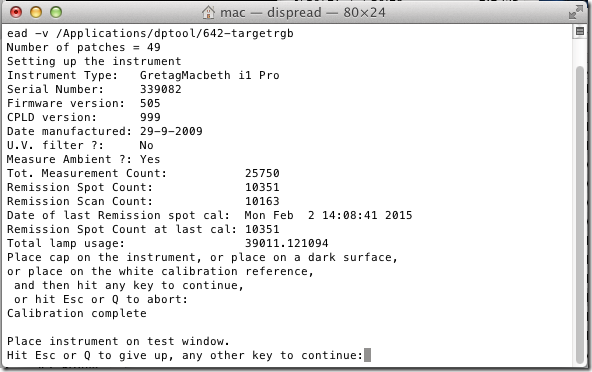

Fig-8. 儀器校正後按任意鍵開始螢幕量測。



行動裝置程序：行動裝置必須跟掛有量測設備的電腦在同一網域(同一ip層)。
執行電腦中的sRGBmob程式，程式會要求行動裝置用瀏覽器開啟一ip位置(即電腦本身ip的8080埠，如 192.168.1.105:8080),等行動裝置連上ip位置後，將量測儀器放在行動裝置上準備接收資料。電腦端按下space 鍵後開始往行動裝置輸出49組RGB組合，量測儀器也同時從行動裝置量取49組Lab數據，其餘程序一樣與PC版相同。

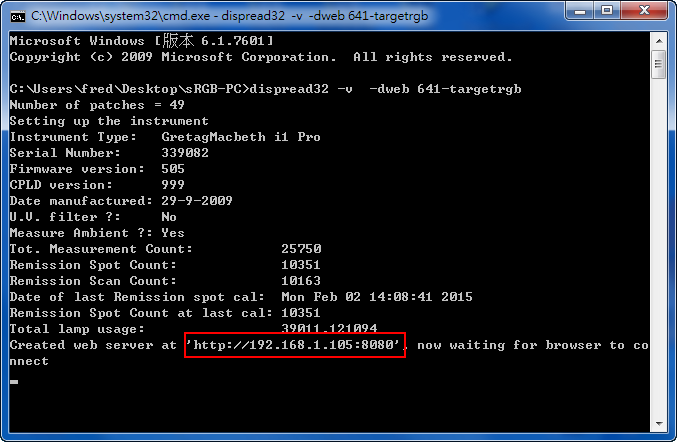

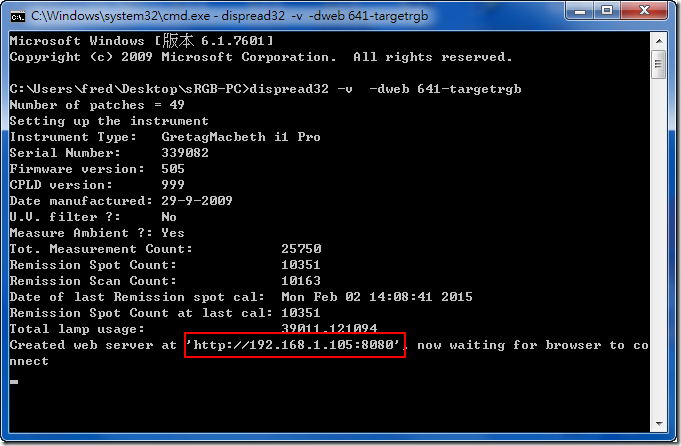

Fig-9. 將行動裝置連線到與電腦同一IP層，開啟瀏覽器連到視窗所顯示的網頁位置。連上後先校正儀器，然後讀取數據；動作與PC版相同。

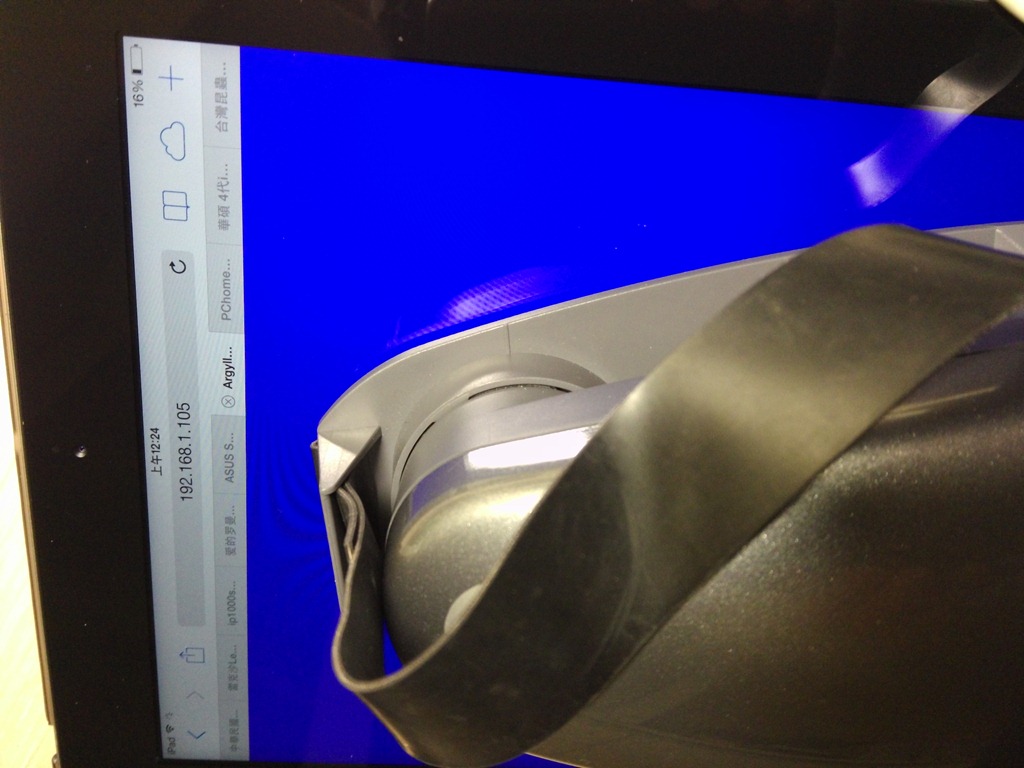

Fig-10. 畫面顯示將iPad的Safari 連上 192.168.1.105:8080，然後用i1讀取色彩數據。

執行上有任何問題(Bug)或有任何想法都歡迎回報。

示範樣本請參考:http://www.fredkuo.idv.tw/wordpress/?p=1889
